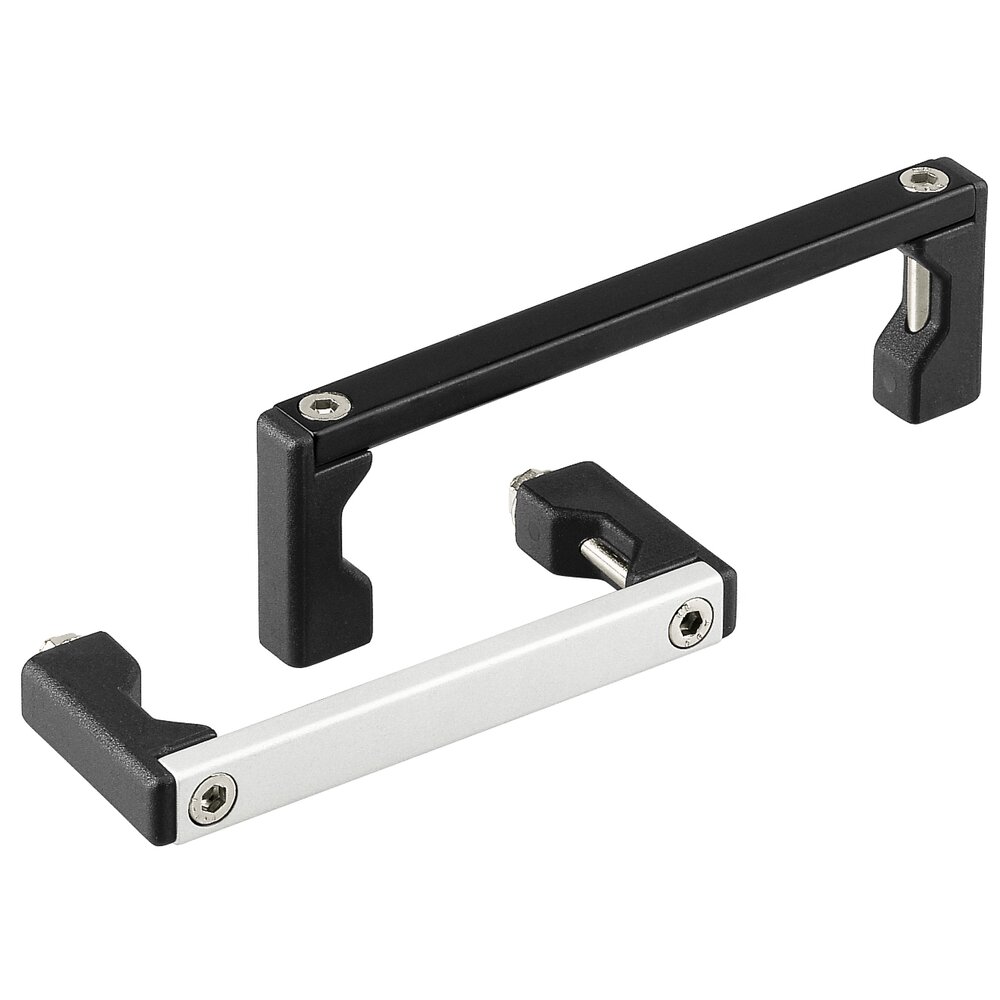

Maniglie UG-05

Modello di maniglia avvitabile con qualsiasi interasse di foratura.

Materiale:
Barra in profilato di alluminio. Supporti in poliammide, rinforzati con sfere di vetro, nero simile a RAL 9005, semiopachi con struttura fine.

Vantaggi costruttivi:
Barra in alluminio massiccia. Supporti con fermo per vite. Montaggio a vite anteriore attraverso la barra, portata fino a 1000 N per maniglia.

Trattamento superficie:
Barra opaca e colori naturali oppure nera anodizzata.

Standard di fornitura:
Sono incluse viti a testa cilindrica nichelate con esagono cavo M 5 x 45 DIN 7984 o DIN 6912 e dadi con denti di arresto autobloccanti zincati. I supporti del modello UG-05 sono disponibili anche in versione argento metallizzato. Prezzo su richiesta. Sono disponibili altre lunghezze di maniglia a scelta.

Portata:
min. 1000 N.

Technical data
unità di misura
		Esecuzione anodizzata
A	L	Esecuzione eloxale ecru N. d'ordine	Alluminio anodizzato nero N. d'ordine
A25	L45	Esecuzione eloxale ecru N. d'ordine UG-05.025.01 3D+CAD	Alluminio anodizzato nero N. d'ordine UG-05.025.04 3D+CAD
A55	L75	Esecuzione eloxale ecru N. d'ordine UG-05.055.01 3D+CAD	Alluminio anodizzato nero N. d'ordine UG-05.055.04 3D+CAD
A88	L108	Esecuzione eloxale ecru N. d'ordine UG-05.088.01 3D+CAD	Alluminio anodizzato nero N. d'ordine UG-05.088.04 3D+CAD
A100	L120	Esecuzione eloxale ecru N. d'ordine UG-05.100.01 3D+CAD	Alluminio anodizzato nero N. d'ordine UG-05.100.04 3D+CAD
A120	L140	Esecuzione eloxale ecru N. d'ordine UG-05.120.01 3D+CAD	Alluminio anodizzato nero N. d'ordine UG-05.120.04 3D+CAD
A180	L200	Esecuzione eloxale ecru N. d'ordine UG-05.180.01 3D+CAD	Alluminio anodizzato nero N. d'ordine UG-05.180.04 3D+CAD
A235	L255	Esecuzione eloxale ecru N. d'ordine UG-05.235.01 3D+CAD	Alluminio anodizzato nero N. d'ordine UG-05.235.04 3D+CAD
