Maniglie W5

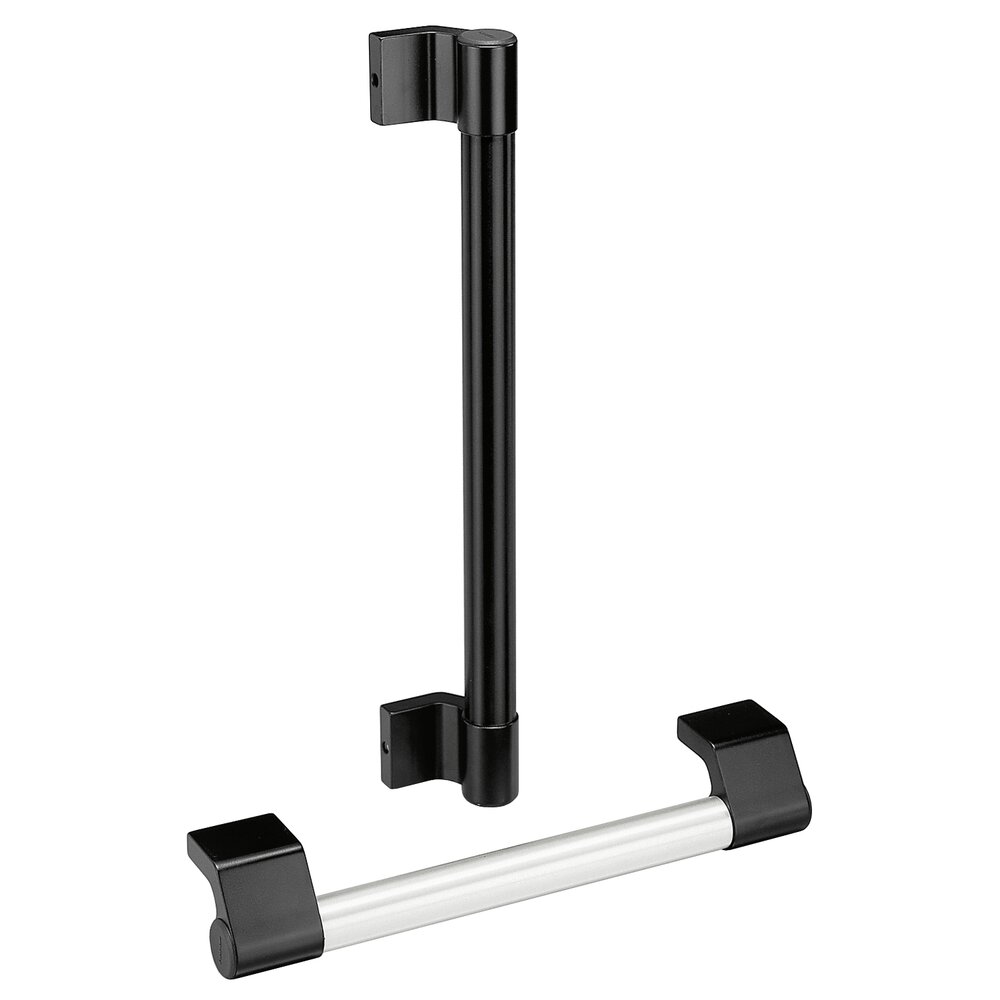

Stesse caratteristiche del sistema di maniglie W1, ma con supporti più larghi. Anche per questo sistema sono disponibili maniglie completamente pre-assemblate oppure supporti e/o tubi come pezzi sciolti.

Materiale e trattamento superficie:
Supporti in alluminio AlMgSi 0,5 estruso in avanti, semilucidi neri anodizzati. Inserto supporti in poliammide, rinforzato con sfere di vetro, nero, superfici visibili con struttura fine. Tubi di raccordo in alluminio AlMgSi 0,5 ø30x1,5 mm , rettificati di precisione e anodizzati in 2 versioni di colore o con rivestimento in plastica scanalato di colore nero oppure neri rivestiti con polveri, con struttura fine. In alternativa disponibili in acciaio semilucido cromato.

Caratteristiche costruttive:
Adatto per qualsiasi lunghezza di maniglia mediante l'impiego di supporti di collegamento. Sede del tubo fissa e protetta contro gli spruzzi d'acqua.

Versioni speciali:
Qualsiasi lunghezza di maniglia su richiesta.

Portata:
min. 1000 N.

Technical data
unità di misura
		genere
A	L	Esecuzione eloxale ecru N. d'ordine	Alluminio anodizzato nero N. d'ordine	verniciato a polvere nera N. d'ordine	Alluminio con rivestimento in plastica corrugata N. d'ordine
A200	L250	Esecuzione eloxale ecru N. d'ordine W5-30.R200.S01 3D+CAD	Alluminio anodizzato nero N. d'ordine W5-30.R200.S04 3D+CAD	verniciato a polvere nera N. d'ordine W5-30.R200.S54 3D+CAD	Alluminio con rivestimento in plastica corrugata N. d'ordine W5-30.R200.S63 3D+CAD
A250	L300	Esecuzione eloxale ecru N. d'ordine W5-30.R250.S01 3D+CAD	Alluminio anodizzato nero N. d'ordine W5-30.R250.S04 3D+CAD	verniciato a polvere nera N. d'ordine W5-30.R250.S54 3D+CAD	Alluminio con rivestimento in plastica corrugata N. d'ordine W5-30.R250.S63 3D+CAD
A300	L350	Esecuzione eloxale ecru N. d'ordine W5-30.R300.S01 3D+CAD	Alluminio anodizzato nero N. d'ordine W5-30.R300.S04 3D+CAD	verniciato a polvere nera N. d'ordine W5-30.R300.S54 3D+CAD	Alluminio con rivestimento in plastica corrugata N. d'ordine W5-30.R300.S63 3D+CAD
A350	L400	Esecuzione eloxale ecru N. d'ordine W5-30.R350.S01 3D+CAD	Alluminio anodizzato nero N. d'ordine W5-30.R350.S04 3D+CAD	verniciato a polvere nera N. d'ordine W5-30.R350.S54 3D+CAD	Alluminio con rivestimento in plastica corrugata N. d'ordine W5-30.R350.S63 3D+CAD
A400	L450	Esecuzione eloxale ecru N. d'ordine W5-30.R400.S01 3D+CAD	Alluminio anodizzato nero N. d'ordine W5-30.R400.S04 3D+CAD	verniciato a polvere nera N. d'ordine W5-30.R400.S54 3D+CAD	Alluminio con rivestimento in plastica corrugata N. d'ordine W5-30.R400.S63 3D+CAD
A500	L550	Esecuzione eloxale ecru N. d'ordine W5-30.R500.S01 3D+CAD	Alluminio anodizzato nero N. d'ordine W5-30.R500.S04 3D+CAD	verniciato a polvere nera N. d'ordine W5-30.R500.S54 3D+CAD	Alluminio con rivestimento in plastica corrugata N. d'ordine W5-30.R500.S63 3D+CAD
A600	L650	Esecuzione eloxale ecru N. d'ordine W5-30.R600.S01 3D+CAD	Alluminio anodizzato nero N. d'ordine W5-30.R600.S04 3D+CAD	verniciato a polvere nera N. d'ordine W5-30.R600.S54 3D+CAD	Alluminio con rivestimento in plastica corrugata N. d'ordine W5-30.R600.S63 3D+CAD

Zubehör

Pezzi sciolti	Colore	N. d'ordine
Pezzi scioltiSupporti di raccordo	Colorenero	N. d'ordine W1-30.VR25.14
Pezzi scioltiSupporto maniglia, destra	Colorenero	N. d'ordine W5-30.RR50.14
Pezzi scioltiSupporto maniglia, sinistra	Colorenero	N. d'ordine W5-30.LR50.14
Pezzi scioltiTubo 1 m, Ø 30 x 1,5	Colorenaturale	N. d'ordine W1-30.001.01
