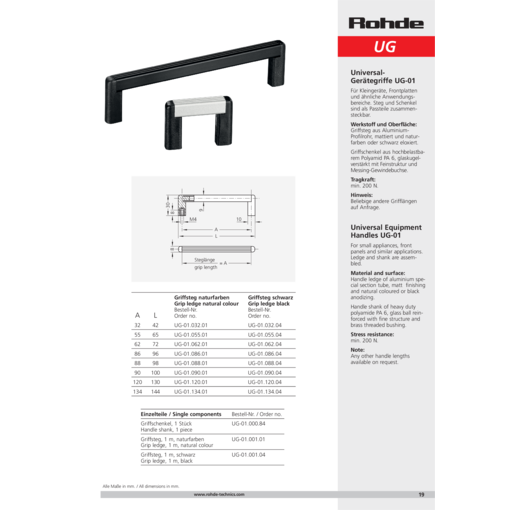

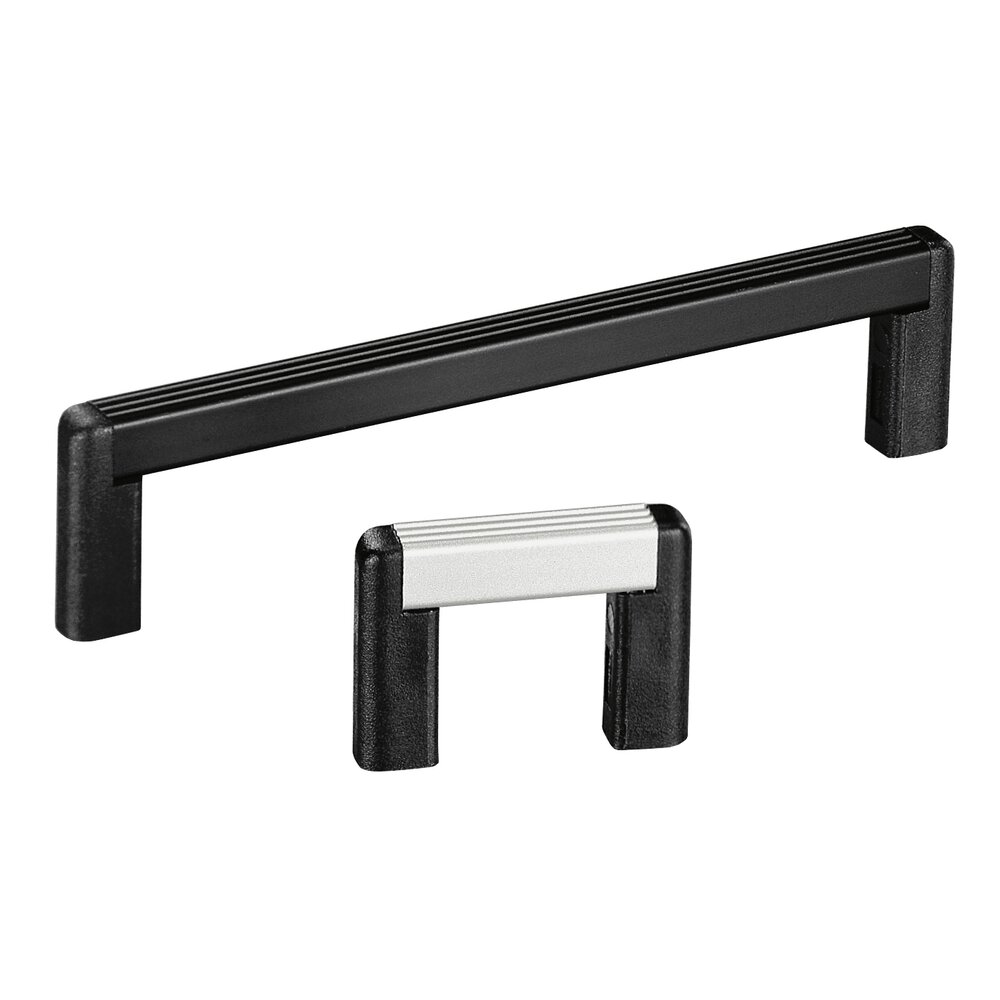

Maniglie UG-01

Per piccoli apparecchi, pannelli frontali e campi di impiego simili. Barra e supporti sono assemblabili come pezzi di raccordo.

Versione:
Barra in tubo profilato di alluminio, opaca e colori naturali oppure nera anodizzata. Supporti in poliammide altamente resistente, rinforzati con sfere di vetro con struttura fine e boccola filettata in ottone.

Note:
Altre lunghezze di maniglia a scelta su richiesta. Barra e supporti non montati.

Portata:
min. 200 N.

Technical data
unità di misura
		Esecuzione anodizzata
A	L	Esecuzione eloxale ecru N. d'ordine	Alluminio anodizzato nero N. d'ordine
A32	L42	Esecuzione eloxale ecru N. d'ordine UG-01.032.01 3D+CAD	Alluminio anodizzato nero N. d'ordine UG-01.032.04 3D+CAD
A55	L65	Esecuzione eloxale ecru N. d'ordine UG-01.055.01 3D+CAD	Alluminio anodizzato nero N. d'ordine UG-01.055.04 3D+CAD
A62	L72	Esecuzione eloxale ecru N. d'ordine UG-01.062.01 3D+CAD	Alluminio anodizzato nero N. d'ordine UG-01.062.04 3D+CAD
A86	L96	Esecuzione eloxale ecru N. d'ordine UG-01.086.01 3D+CAD	Alluminio anodizzato nero N. d'ordine UG-01.086.04 3D+CAD
A88	L98	Esecuzione eloxale ecru N. d'ordine UG-01.088.01 3D+CAD	Alluminio anodizzato nero N. d'ordine UG-01.088.04 3D+CAD
A90	L100	Esecuzione eloxale ecru N. d'ordine UG-01.090.01 3D+CAD	Alluminio anodizzato nero N. d'ordine UG-01.090.04 3D+CAD
A120	L130	Esecuzione eloxale ecru N. d'ordine UG-01.120.01 3D+CAD	Alluminio anodizzato nero N. d'ordine UG-01.120.04 3D+CAD
A134	L144	Esecuzione eloxale ecru N. d'ordine UG-01.134.01 3D+CAD	Alluminio anodizzato nero N. d'ordine UG-01.134.04 3D+CAD

Zubehör

Pezzi sciolti	Colore	N. d'ordine
Pezzi scioltiSupporto maniglia, 1 pezzo	Colore—	N. d'ordine UG-01.000.84
Pezzi scioltiBarra maniglia, 1 m	Colorenaturale	N. d'ordine UG-01.001.01
Pezzi scioltiBarra maniglia, 1 m	Colorenero	N. d'ordine UG-01.001.04
