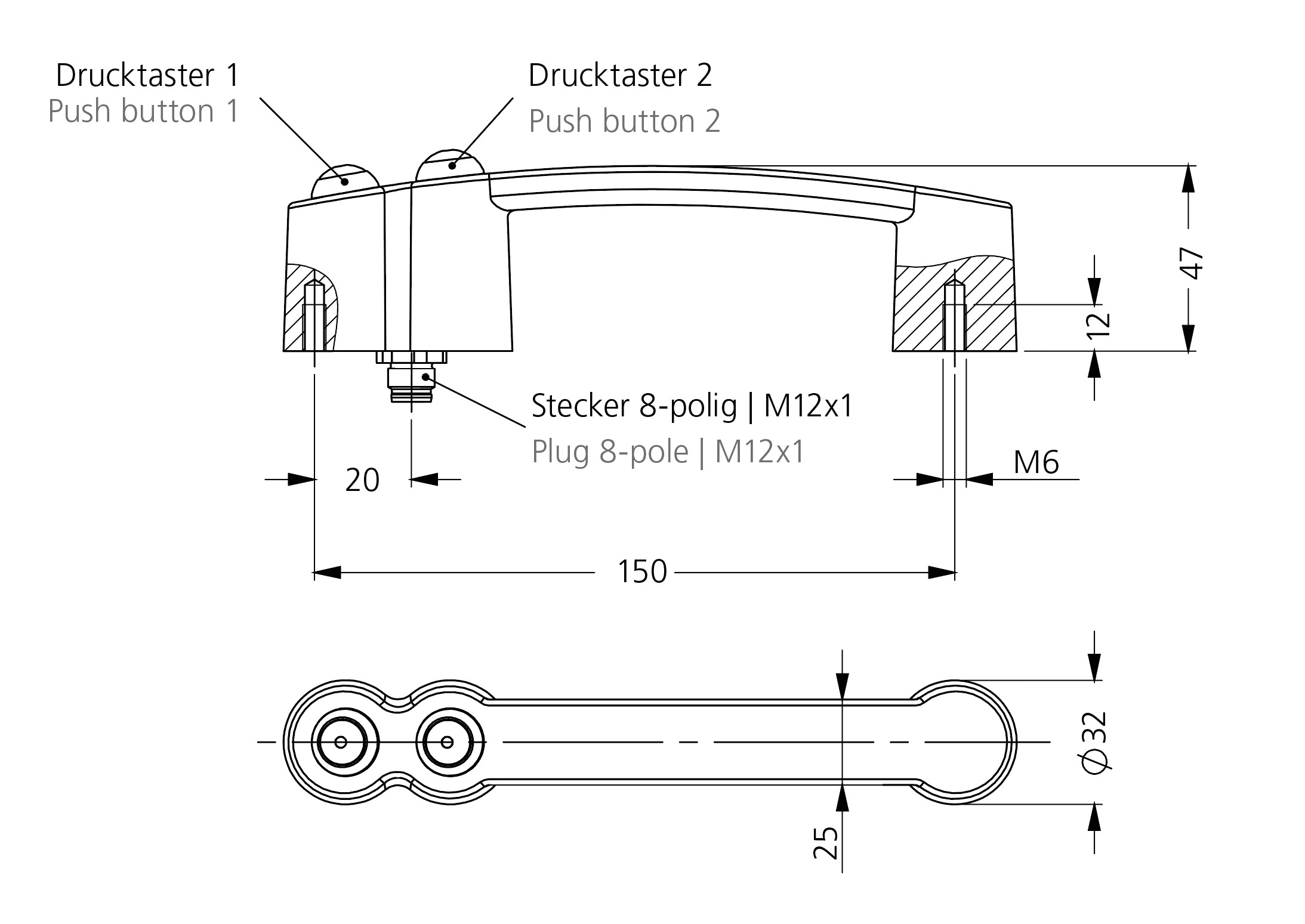

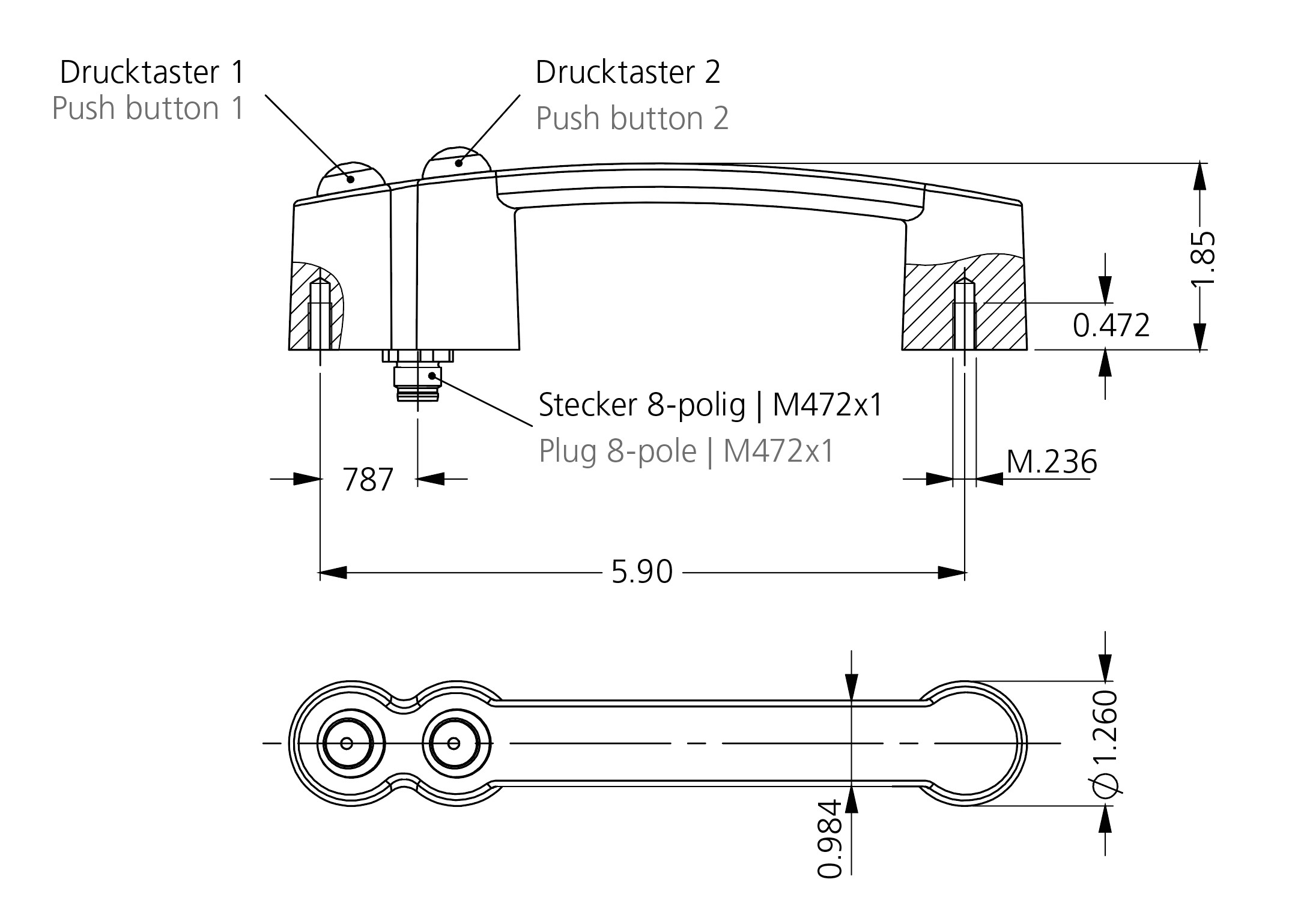

Funktionsgriffe FG25

Handlicher Funktionsgriff.

Werkstoff und Oberfläche:

Polyamid PA6, schwarz mit Feinstruktur.

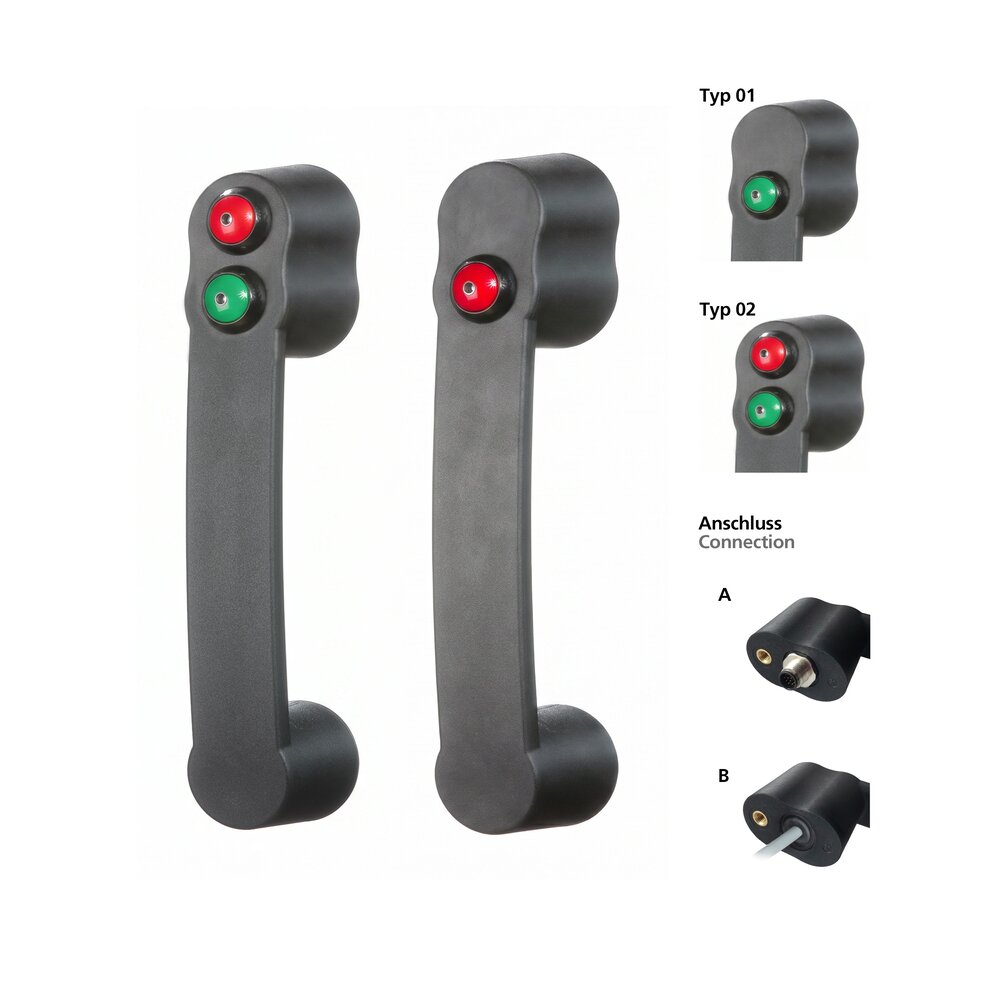

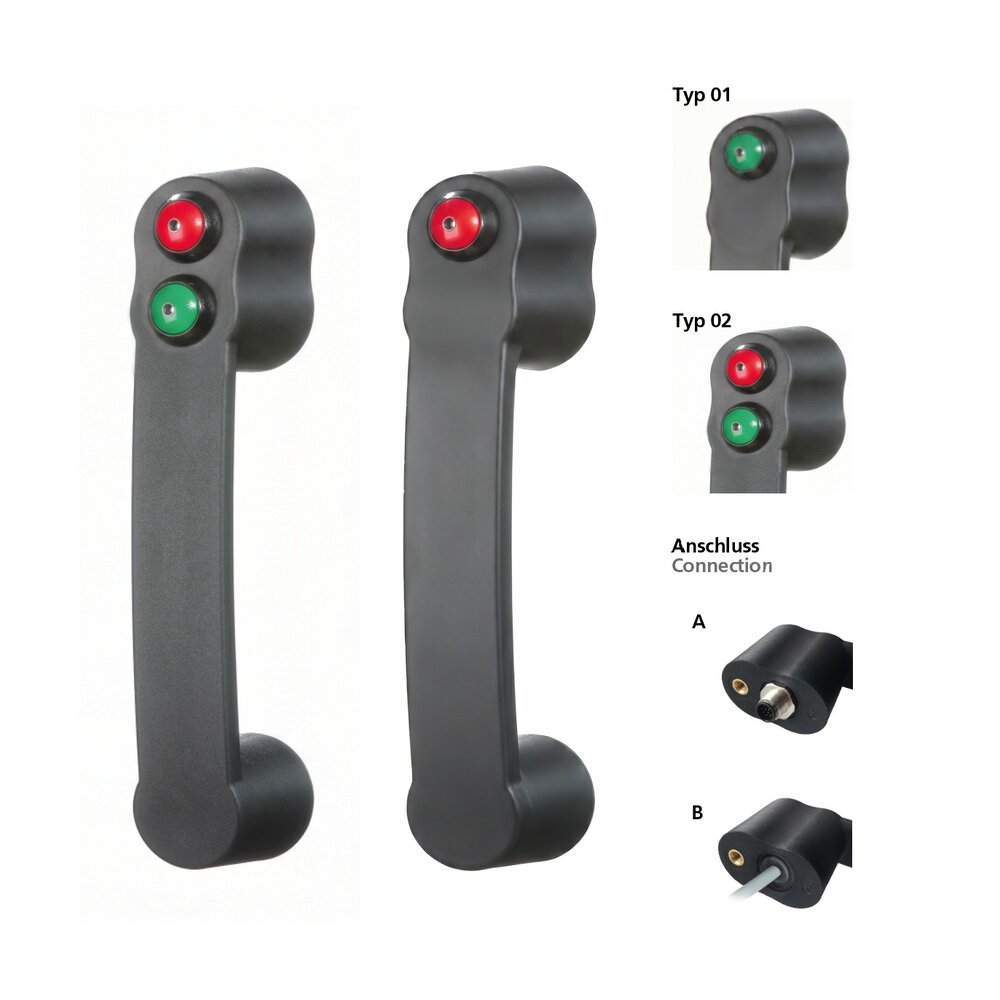

Funktionselemente:

Typ 01: Drucktaster (Wechsler), 2 LEDs.

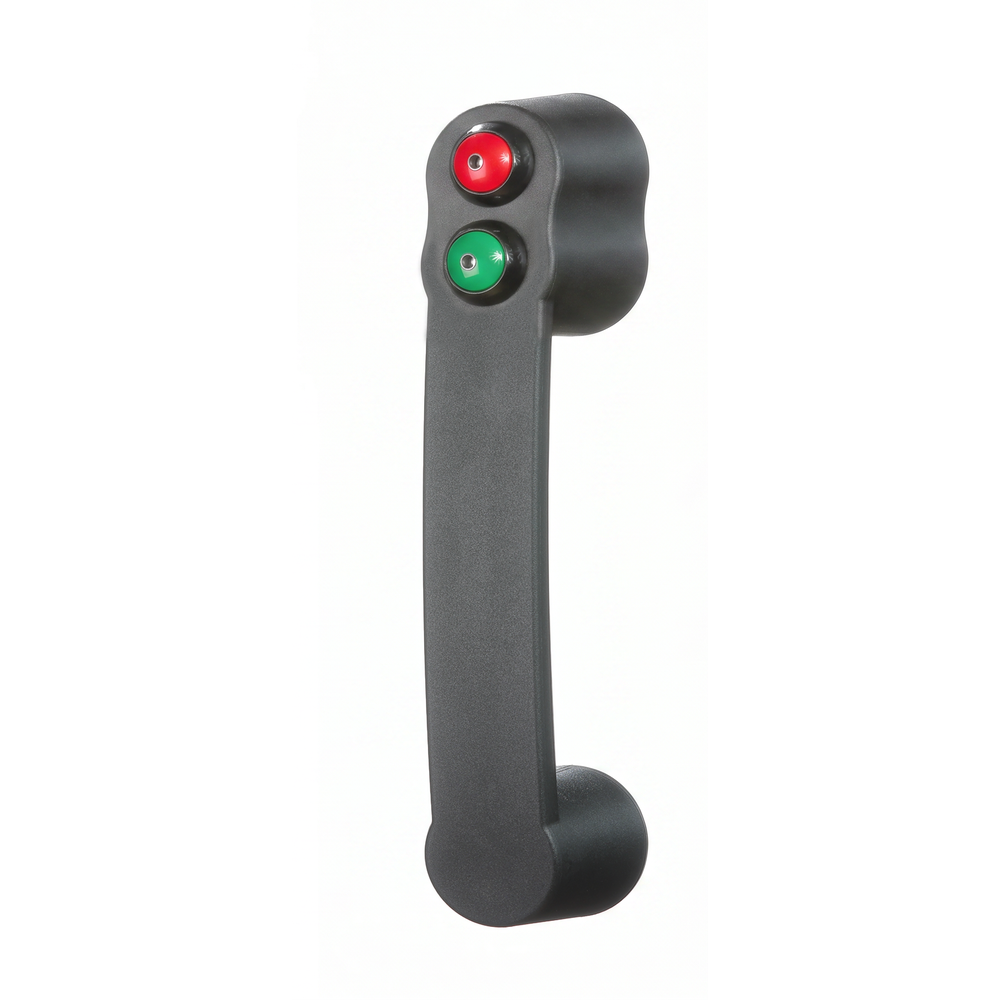

Typ 02: Zwei Drucktaster mit LED.

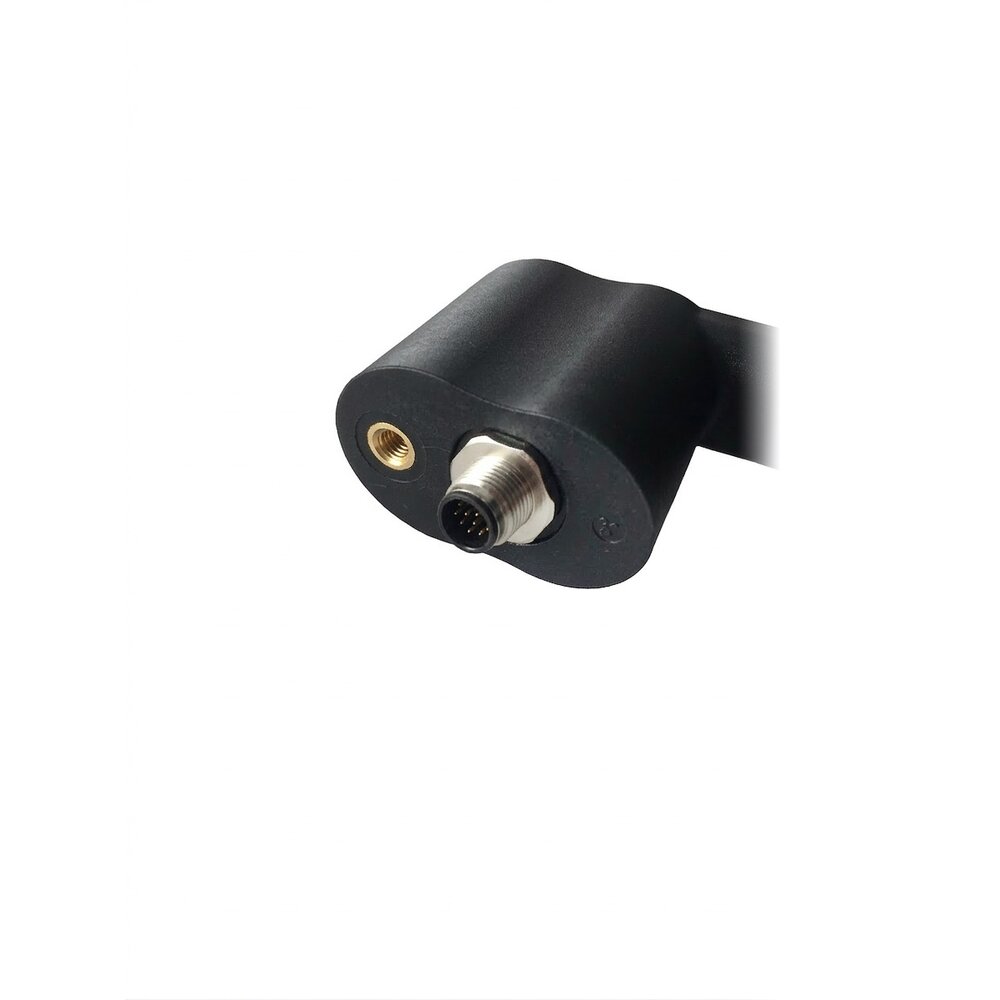

Anschluß A:

8-poliger oder 12-poliger Stecker in Anschraubfläche des Griffschenkels.Kupplung mit 10 m fertig konfektionierter Leitung als Zubehör lieferbar.

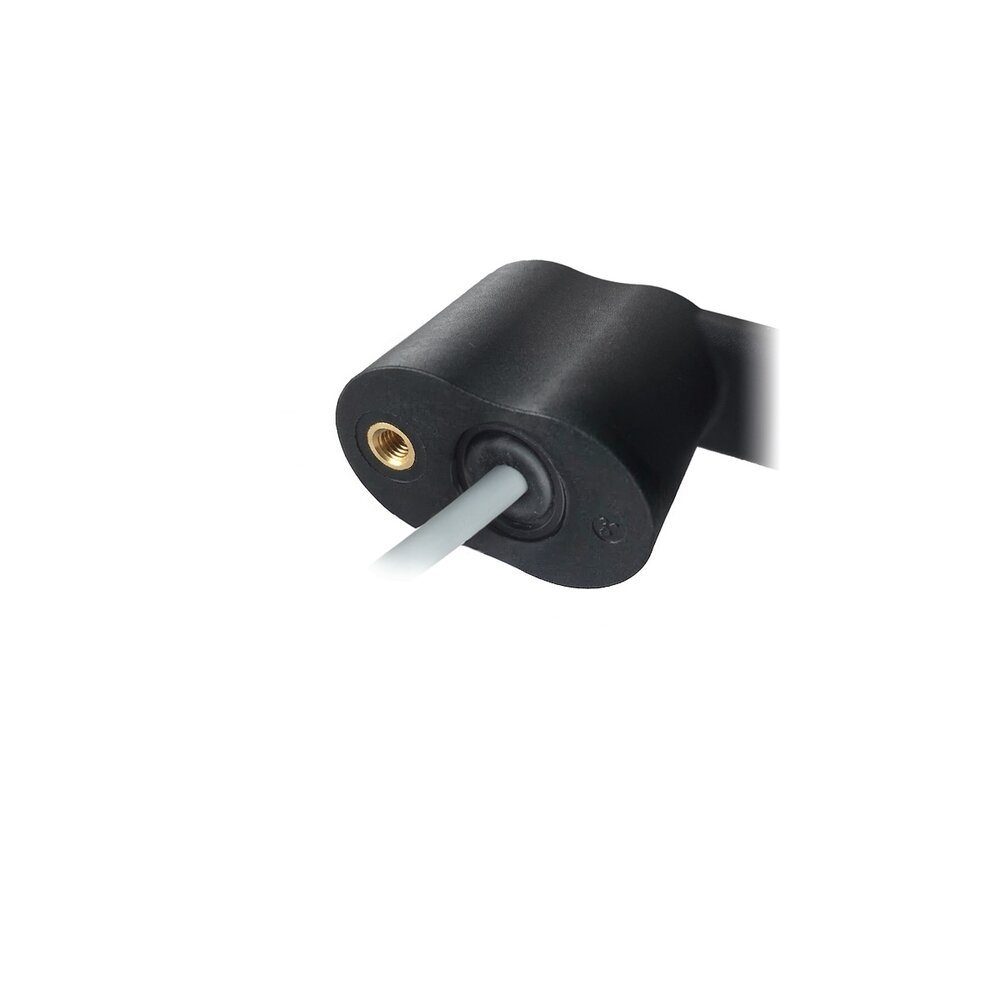

Anschluß B:

Anschlussleitung 5 m aus Anschraubfläche des Griffschenkels herausgeführt.

Schutzart:

IP 54 (für Ausführung A bei aufgeschraubter Kupplung).

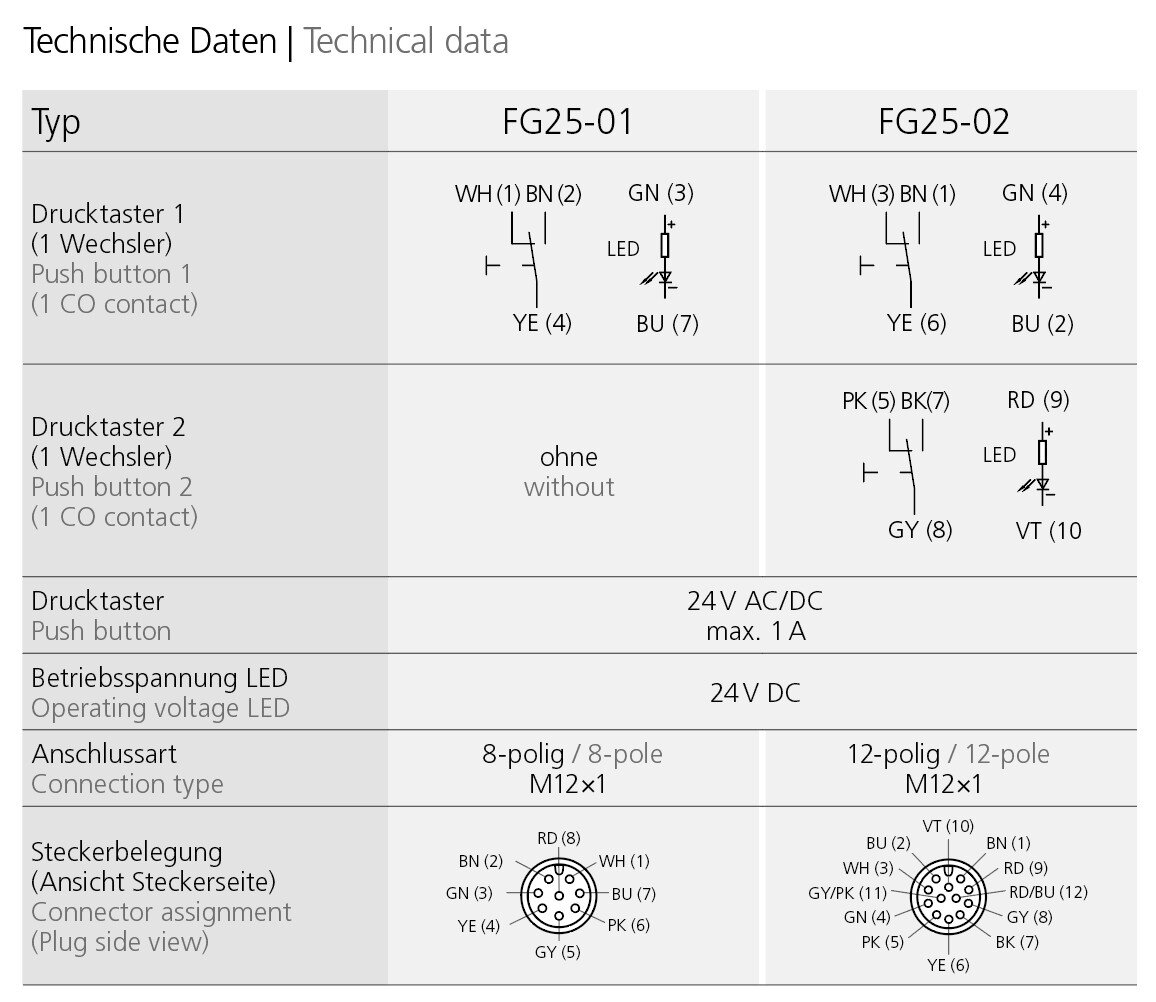

Technische Daten
Maßeinheit
			Anschluss
Type	Ausführung	A	A / Stecker Bestell-Nr.	B / Kabel Bestell-Nr.
TypeTyp 1 / flacher Taster	AusführungTaster und 2 LEDs	A150	A / Stecker Bestell-Nr. FG25-01S.150.84 3D+CAD	B / Kabel Bestell-Nr. FG25-01K.150.84 3D+CAD
TypeTyp 2 / flache Taster	AusführungTaster grün, Taster rot	A150	A / Stecker Bestell-Nr. FG25-02S.150.84 3D+CAD	B / Kabel Bestell-Nr. FG25-02K.150.84 3D+CAD
