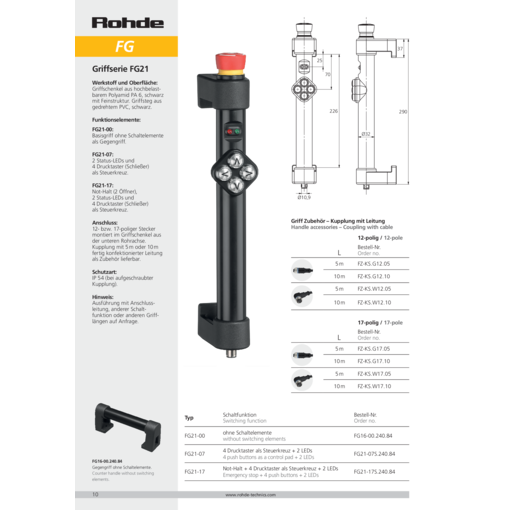

Funktionsgriffe FG21

Werkstoff und Oberfläche:
Griffschenkel aus hochbelastbarem Polyamid PA 6, schwarz mit Feinstruktur. Griffsteg aus gedrehtem PVC, schwarz.

Funktionselemente:

FG21-00:
Basisgriff ohne Schaltelemente als Gegengriff.

FG21-07:
2 Status-LEDs und 4 Drucktaster (Schließer) als Steuerkreuz.

FG21-17:
Not-Halt (2 Öffner), 2 Status-LEDs und 4 Drucktaster (Schließer) als Steuerkreuz.

Anschluss:
12- bzw. 17-poliger Stecker montiert im Griffschenkel aus der unteren Rohrachse. Kupplung mit 5 m oder 10 m fertig konfektionierter Leitung als Zubehör lieferbar.

Schutzart:
IP 54 (bei aufgeschraubter Kupplung).

Hinweis:
Ausführung mit Anschlussleitung, anderer Schaltfunktion oder anderen Grifflängen auf Anfrage.

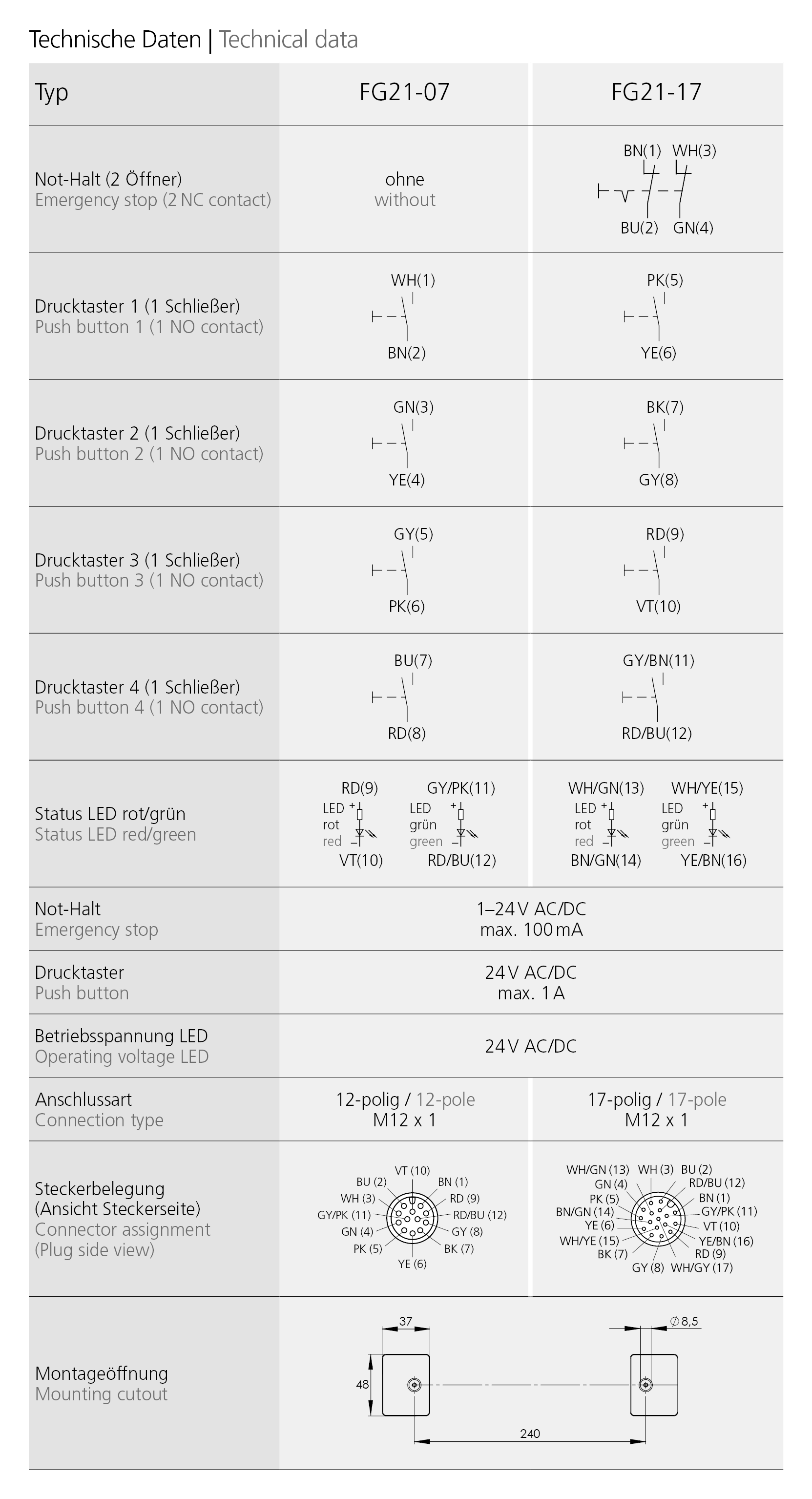

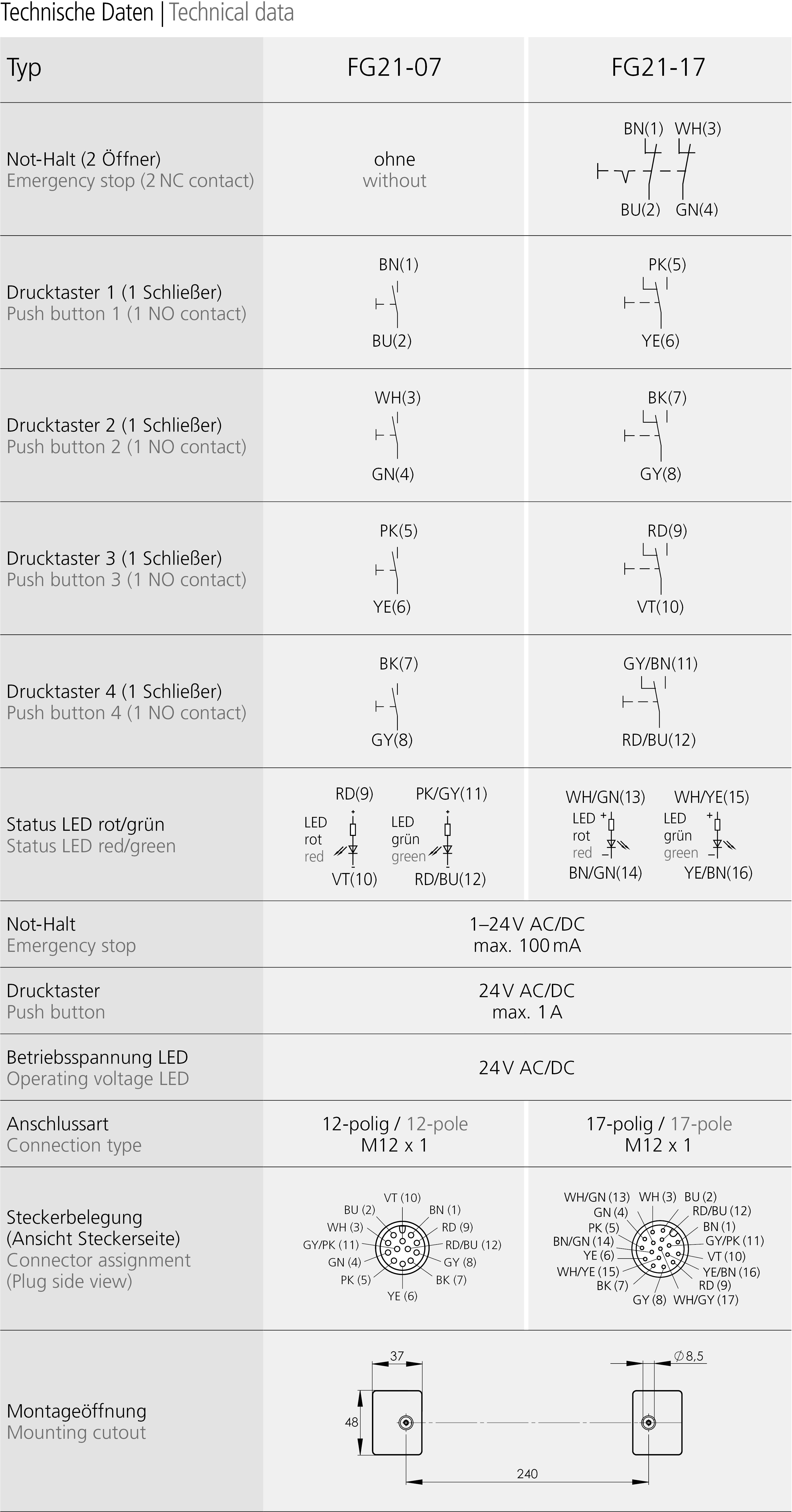

Technische Daten
Maßeinheit

Produkt Typ	Beschreibung	Bestell-Nr.
Produkt Typ FG21-00	BeschreibungGegengriff ohne Funktion	Bestell-Nr. FG16-00.240.84 3D+CAD
Produkt Typ FG21-07	Beschreibung4 Drucktaster als Steuerkreuz + 2 LEDs	Bestell-Nr. FG21-07S.240.84 3D+CAD
Produkt Typ FG21-17	Beschreibung4 Drucktaster als Steuerkreuz + 2 LEDs + Not-Halt	Bestell-Nr. FG21-17S.240.84 3D+CAD

Zubehör
		Griff-Zubehör
Kupplung Ausführung	Länge	12-polig (M12 x 1) Bestell-Nr.	17-polig (M12 x 1) Bestell-Nr.
Kupplung Ausführungabgewinkelt	Länge5m	12-polig (M12 x 1) Bestell-Nr. FZ-KS.W12.05	17-polig (M12 x 1) Bestell-Nr. Z-KS.W17.05
Kupplung Ausführungabgewinkelt	Länge10m	12-polig (M12 x 1) Bestell-Nr. FZ-KS.W12.10	17-polig (M12 x 1) Bestell-Nr. FZ-KS.W17.10
Kupplung Ausführunggerade / axial	Länge5m	12-polig (M12 x 1) Bestell-Nr. FZ-KS.G12.05	17-polig (M12 x 1) Bestell-Nr. Z-KS.G17.05
Kupplung Ausführunggerade / axial	Länge10m	12-polig (M12 x 1) Bestell-Nr. FZ-KS.G12.10	17-polig (M12 x 1) Bestell-Nr. FZ-KS.G17.10
