Funktionsgriffe FG23

AS-Interface fähiger Griff mit einfacher Implementierung von Drucktaster und LED-Ring an die übergeordnete Steuerung.

Werkstoff und Oberläche:
Griffschenkel aus Polyamid PA6 in schwarz mit Feinstruktur. Verbindungssteg aus Profilaluminium AlMgSi 0,5; glaskugelgestrahlt und naturfarben oder schwarz eloxiert.

Funktionselemente:

FG23-01:
Drucktaster 1 (Schließer) mit grüner Ringbeleuchtung.

FG23-02:
Drucktaster 1 (Schließer) mit grüner Ringbeleuchtung.
Drucktaster 2 (Schließer) mit roter Ringbeleuchtung.

FG23-00:
Gegengriff ohne Schaltlemente.

Anschluss:
4-poliger Stecker in derAnschraubfläche des Griffschenkels.

Schutzart:
IP 54 bei aufgeschraubter Kupplung.

Hinweis:
Beliebige Grifflängen und andere LED-Farben auf Anfrage.

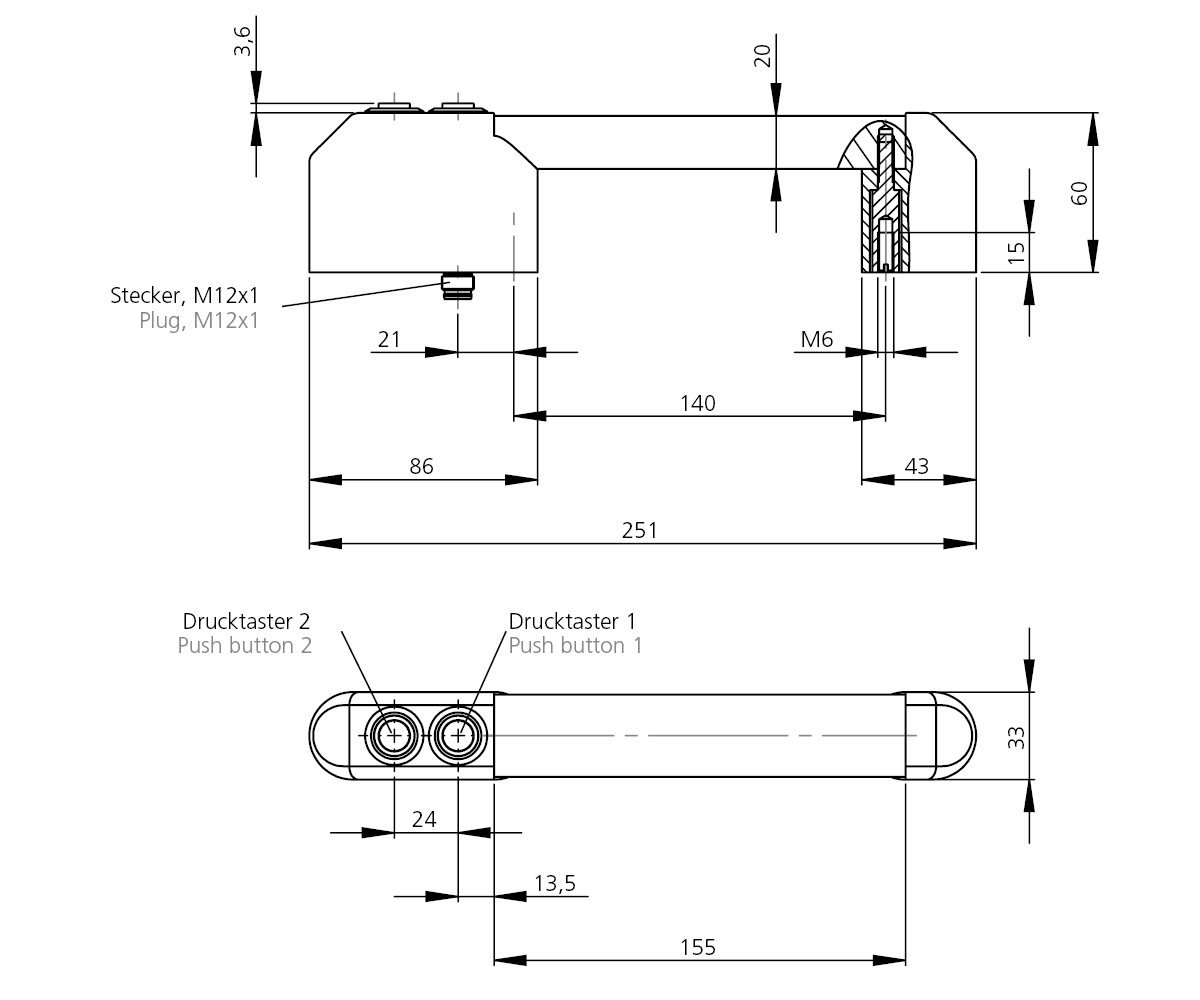

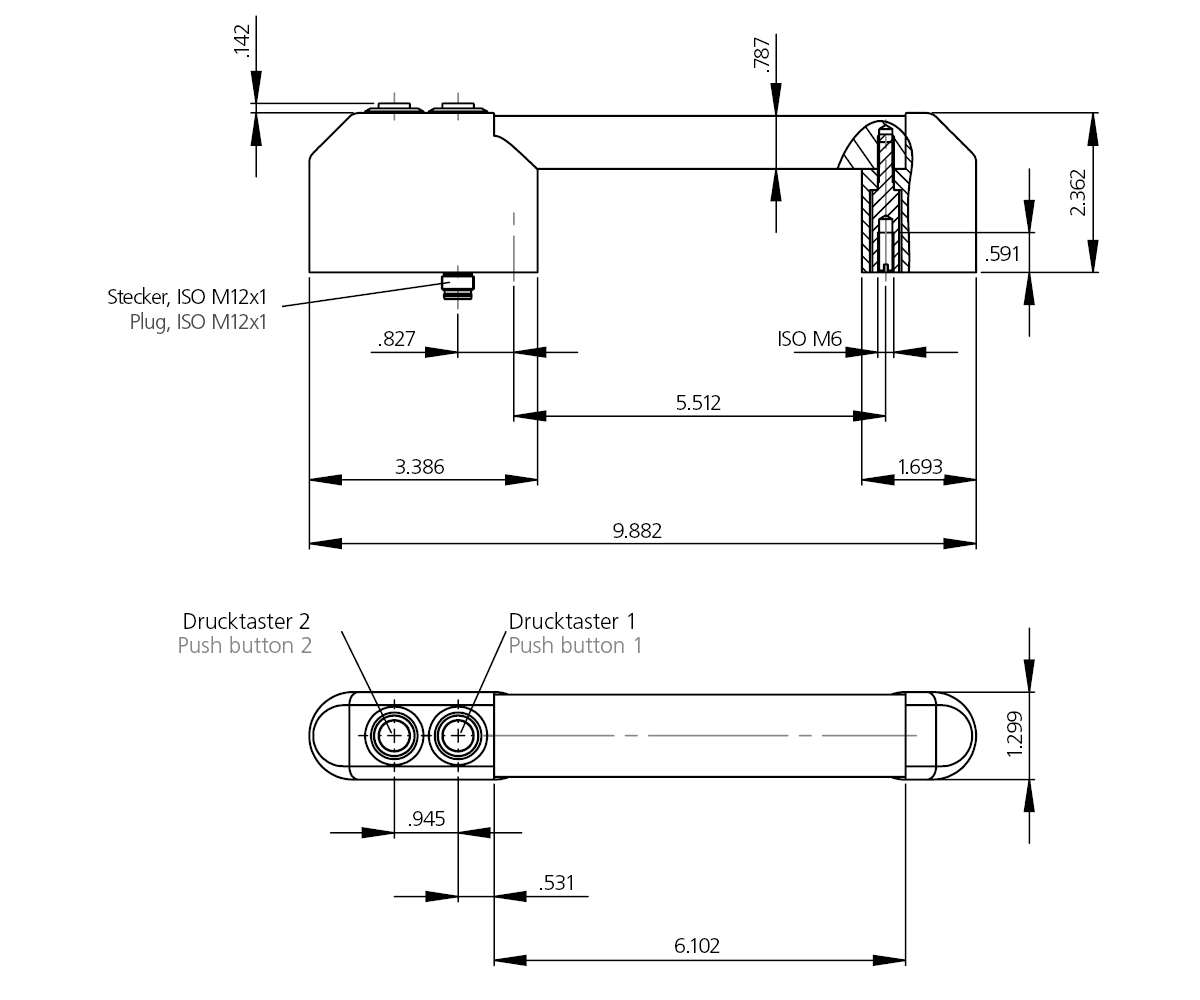

Technische Daten
Maßeinheit
			Typ
Produkt Typ	Beschreibung	A	Aluminium eloxiert glänzend naturfarben Bestell-Nr.	Aluminium eloxiert glänzend schwarz Bestell-Nr.
Produkt Typ FG23-00	Beschreibungohne Bedienelemente	A100	Aluminium eloxiert glänzend naturfarben Bestell-Nr. VM-02.30.100.S11 3D+CAD	Aluminium eloxiert glänzend schwarz Bestell-Nr. VM-02.30.100.S14 3D+CAD
Produkt Typ FG23-00	Beschreibungohne Bedienelemente	A140	Aluminium eloxiert glänzend naturfarben Bestell-Nr. VM-02.30.140.S11 3D+CAD	Aluminium eloxiert glänzend schwarz Bestell-Nr. VM-02.30.140.S14 3D+CAD
Produkt Typ FG23-00	Beschreibungohne Bedienelemente	A250	Aluminium eloxiert glänzend naturfarben Bestell-Nr. VM-02.30.250.S11 3D+CAD	Aluminium eloxiert glänzend schwarz Bestell-Nr. VM-02.30.250.S14 3D+CAD
Produkt Typ FG23-00	Beschreibungohne Bedienelemente	A400	Aluminium eloxiert glänzend naturfarben Bestell-Nr. VM-02.30.400.S11 3D+CAD	Aluminium eloxiert glänzend schwarz Bestell-Nr. VM-02.30.400.S14 3D+CAD
Produkt Typ FG23-01	Beschreibung1 Drucktaster	A100	Aluminium eloxiert glänzend naturfarben Bestell-Nr. FG23-01ASI.100.11 3D+CAD	Aluminium eloxiert glänzend schwarz Bestell-Nr. FG23-01ASI.100.14 3D+CAD
Produkt Typ FG23-01	Beschreibung1 Drucktaster	A140	Aluminium eloxiert glänzend naturfarben Bestell-Nr. FG23-01ASI.140.11 3D+CAD	Aluminium eloxiert glänzend schwarz Bestell-Nr. FG23-01ASI.140.14 3D+CAD
Produkt Typ FG23-01	Beschreibung1 Drucktaster	A250	Aluminium eloxiert glänzend naturfarben Bestell-Nr. FG23-01ASI.250.11 3D+CAD	Aluminium eloxiert glänzend schwarz Bestell-Nr. FG23-01ASI.250.14 3D+CAD
Produkt Typ FG23-01	Beschreibung1 Drucktaster	A400	Aluminium eloxiert glänzend naturfarben Bestell-Nr. FG23-01ASI.400.11 3D+CAD	Aluminium eloxiert glänzend schwarz Bestell-Nr. FG23-01ASI.400.14 3D+CAD
Produkt Typ FG23-02	Beschreibung2 Drucktaster	A100	Aluminium eloxiert glänzend naturfarben Bestell-Nr. FG23-02ASI.100.11 3D+CAD	Aluminium eloxiert glänzend schwarz Bestell-Nr. FG23-02ASI.100.14 3D+CAD
Produkt Typ FG23-02	Beschreibung2 Drucktaster	A140	Aluminium eloxiert glänzend naturfarben Bestell-Nr. FG23-02ASI.140.11 3D+CAD	Aluminium eloxiert glänzend schwarz Bestell-Nr. FG23-02ASI.140.14 3D+CAD
Produkt Typ FG23-02	Beschreibung2 Drucktaster	A250	Aluminium eloxiert glänzend naturfarben Bestell-Nr. FG23-02ASI.250.11 3D+CAD	Aluminium eloxiert glänzend schwarz Bestell-Nr. FG23-02ASI.250.14 3D+CAD
Produkt Typ FG23-02	Beschreibung2 Drucktaster	A400	Aluminium eloxiert glänzend naturfarben Bestell-Nr. FG23-02ASI.400.11 3D+CAD	Aluminium eloxiert glänzend schwarz Bestell-Nr. FG23-02ASI.400.14 3D+CAD

Zubehör
		Griff-Zubehör
Länge	Kupplung Ausführung	4-polig (M12 x 1) Bestell-Nr.
Länge1,5m	Kupplung Ausführungabgewinkelt	4-polig (M12 x 1) Bestell-Nr. FZ-KS.W04.1,5
Länge1,5m	Kupplung Ausführunggerade / axial	4-polig (M12 x 1) Bestell-Nr. FZ-KS.G04.1,5
