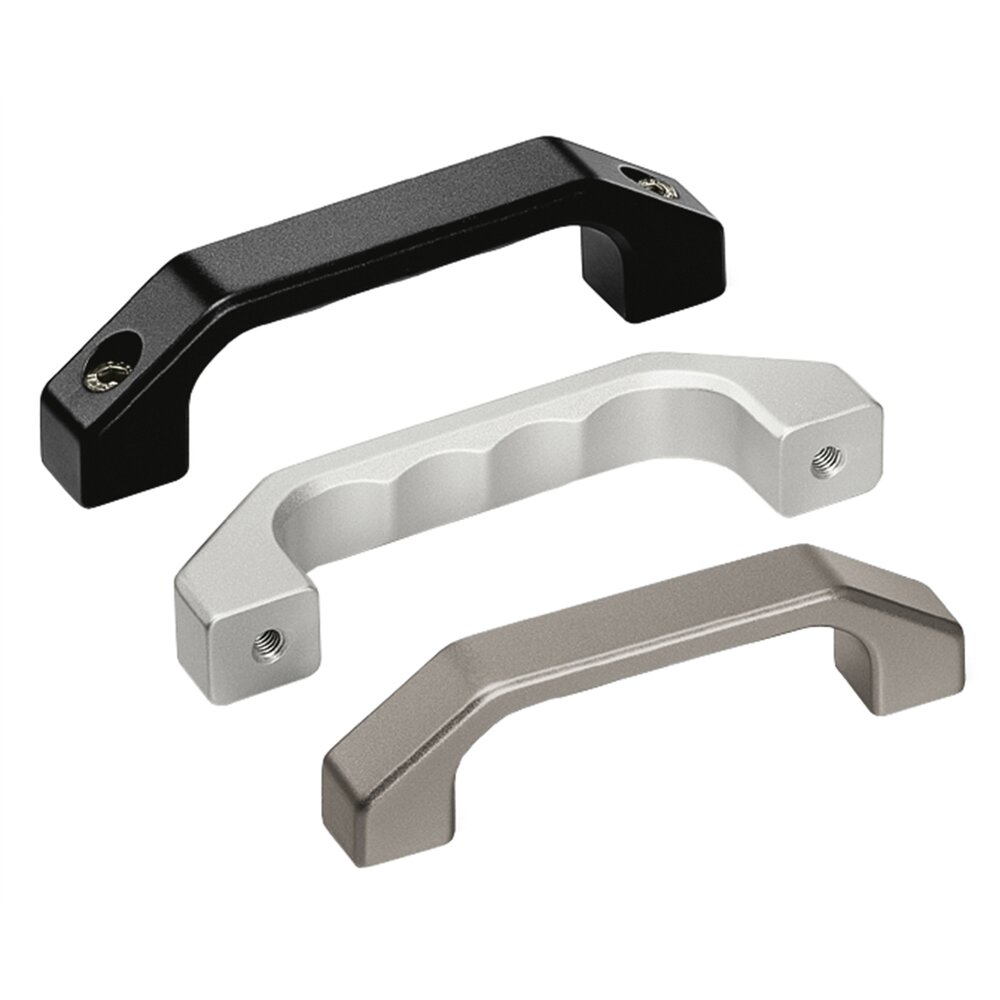

Maniglie AG

Massicce maniglie in alluminio con design industriale simile alla gamma di modelli in plastica RG e alla serie in acciaio inox EG.

Materiale:
Alluminio profilato AlMgSi 0,5.

Trattamento superficie:

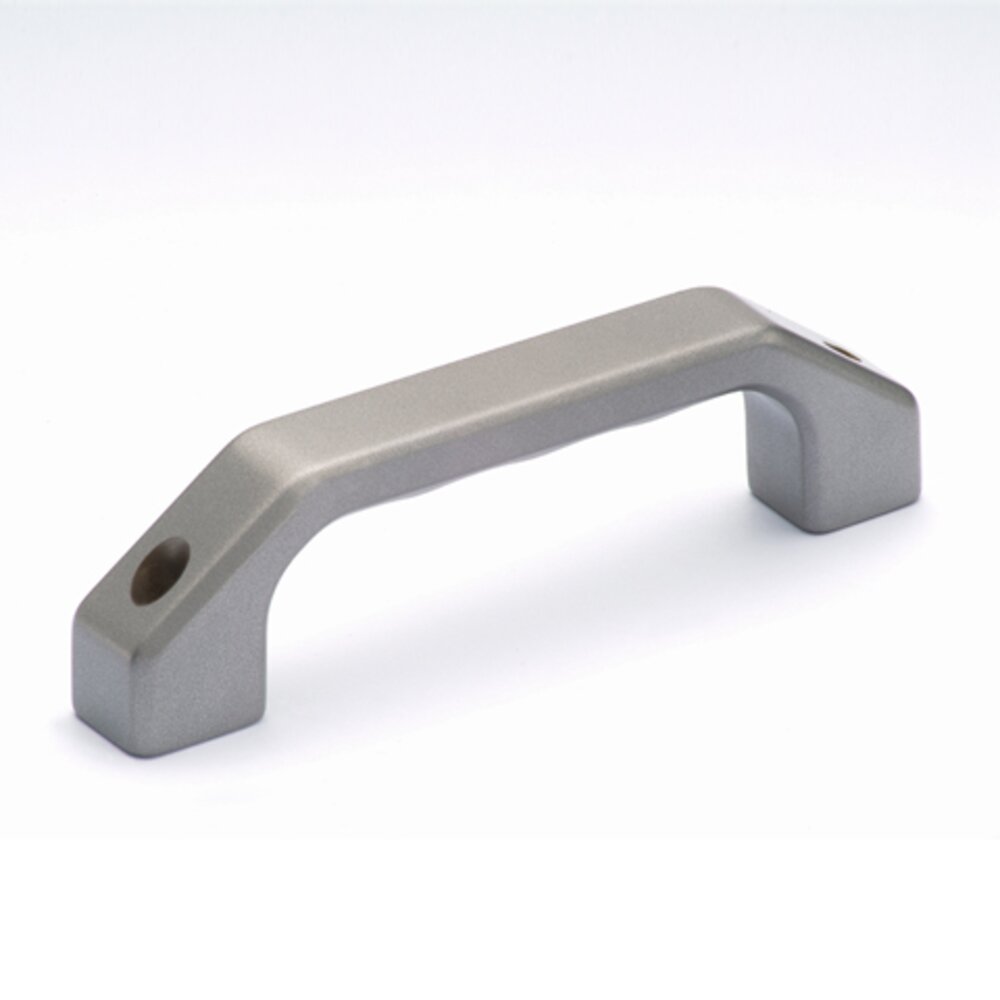

Versione anodizzata particolarmente pregiata, pallinata con sfere di vetro, semilucida in 2 colori standard e rivestita con polveri, color titanio simile a RAL 9007.

Versione:

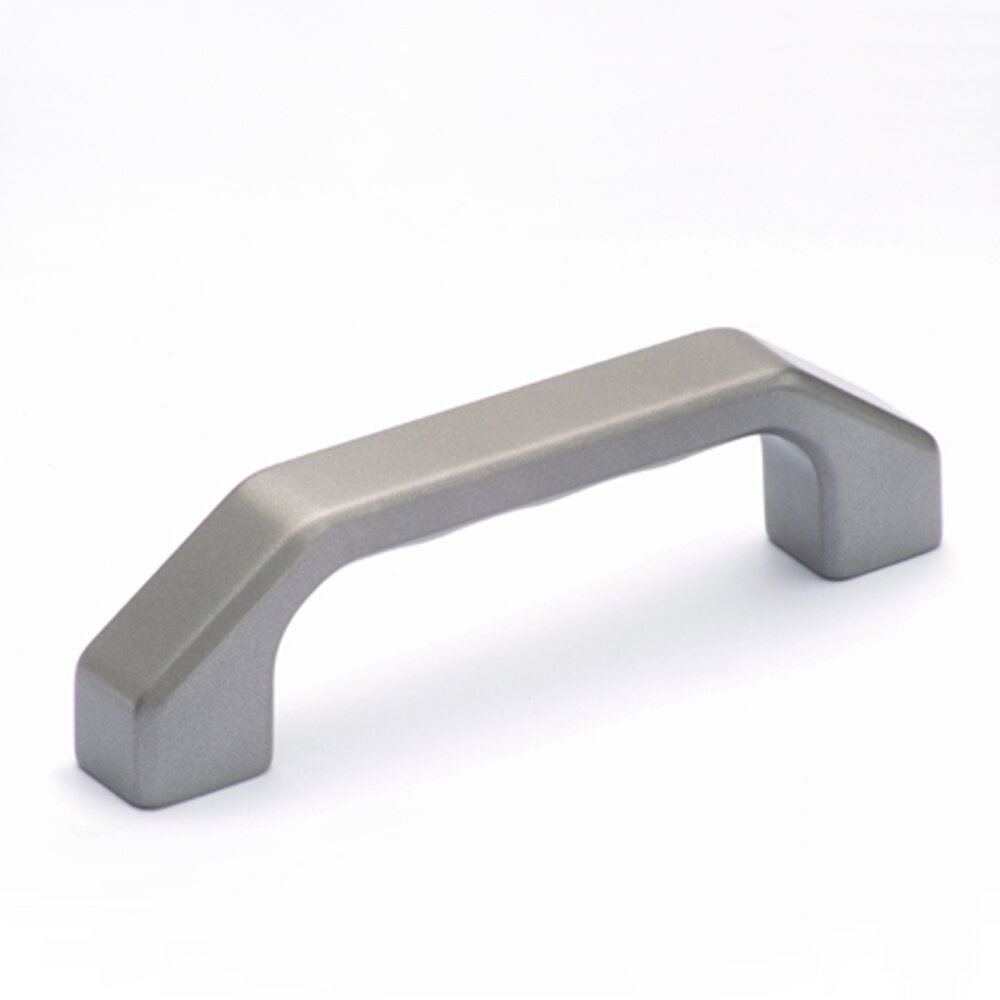

Modello AG-R per l'avvitamento posteriore.
Modello AG-F per il montaggio a vite anteriore; questa versione viene fornita completa di viti a testa cilindrica con esagono cavo DIN 912, dadi DIN 934 e rondelle DIN 125 in acciaio inox.

Economy Handles
Maniglie con trattamento superficiale semplificato come alternativa economica ai nostri prodotti standard.

Portata:
min. 1000 N.

Version F

F
unità di misura
		genere
A	L	Esecuzione eloxale ecru N. d'ordine	Alluminio anodizzato nero N. d'ordine	verniciato a polvere nera N. d'ordine	Alluminio verniciato a polvere argento N. d'ordine	M	T	H	B	D	S
A120	L146	Esecuzione eloxale ecru N. d'ordine AG-22.F120.11 3D+CAD	Alluminio anodizzato nero N. d'ordine AG-22.F120.14 3D+CAD	verniciato a polvere nera N. d'ordine AG-22.F120.54 3D+CAD	Alluminio verniciato a polvere argento N. d'ordine AG-22.F120.9006 3D+CAD	M6x25	T15	H39	B22	D10,5	S24
A140	L170	Esecuzione eloxale ecru N. d'ordine AG-25.F140.11 3D+CAD	Alluminio anodizzato nero N. d'ordine AG-25.F140.14 3D+CAD	verniciato a polvere nera N. d'ordine AG-25.F140.54 3D+CAD	Alluminio verniciato a polvere argento N. d'ordine AG-25.F140.9006 3D+CAD	M8x30	T16	H45	B25	D12	S28
A160	L194	Esecuzione eloxale ecru N. d'ordine AG-28.F160.11 3D+CAD	Alluminio anodizzato nero N. d'ordine AG-28.F160.14 3D+CAD	verniciato a polvere nera N. d'ordine AG-28.F160.54 3D+CAD	Alluminio verniciato a polvere argento N. d'ordine AG-28.F160.9006 3D+CAD	M8x35	T20	H52	B28	D13,5	S32

Version R

R
unità di misura
		genere
A	L	Esecuzione eloxale ecru N. d'ordine	Alluminio anodizzato nero N. d'ordine	verniciato a polvere nera N. d'ordine	Alluminio verniciato a polvere argento N. d'ordine	M	T	H	B	D	S
A120	L146	Esecuzione eloxale ecru N. d'ordine AG-22.R120.11 3D+CAD	Alluminio anodizzato nero N. d'ordine AG-22.R120.14 3D+CAD	verniciato a polvere nera N. d'ordine AG-22.R120.54 3D+CAD	Alluminio verniciato a polvere argento N. d'ordine AG-22.R120.9006 3D+CAD	M6	T12	H39	B22	D10,5	S24
A140	L170	Esecuzione eloxale ecru N. d'ordine AG-25.R140.11 3D+CAD	Alluminio anodizzato nero N. d'ordine AG-25.R140.14 3D+CAD	verniciato a polvere nera N. d'ordine AG-25.R140.54 3D+CAD	Alluminio verniciato a polvere argento N. d'ordine AG-25.R140.9006 3D+CAD	M8	T15	H45	B25	D12	S28
A160	L194	Esecuzione eloxale ecru N. d'ordine AG-28.R160.11 3D+CAD	Alluminio anodizzato nero N. d'ordine AG-28.R160.14 3D+CAD	verniciato a polvere nera N. d'ordine AG-28.R160.54 3D+CAD	Alluminio verniciato a polvere argento N. d'ordine AG-28.R160.9006 3D+CAD	M8	T15	H52	B28	D13,5	S32
