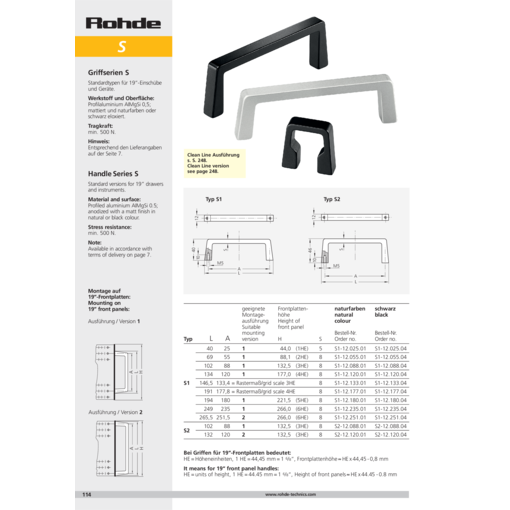

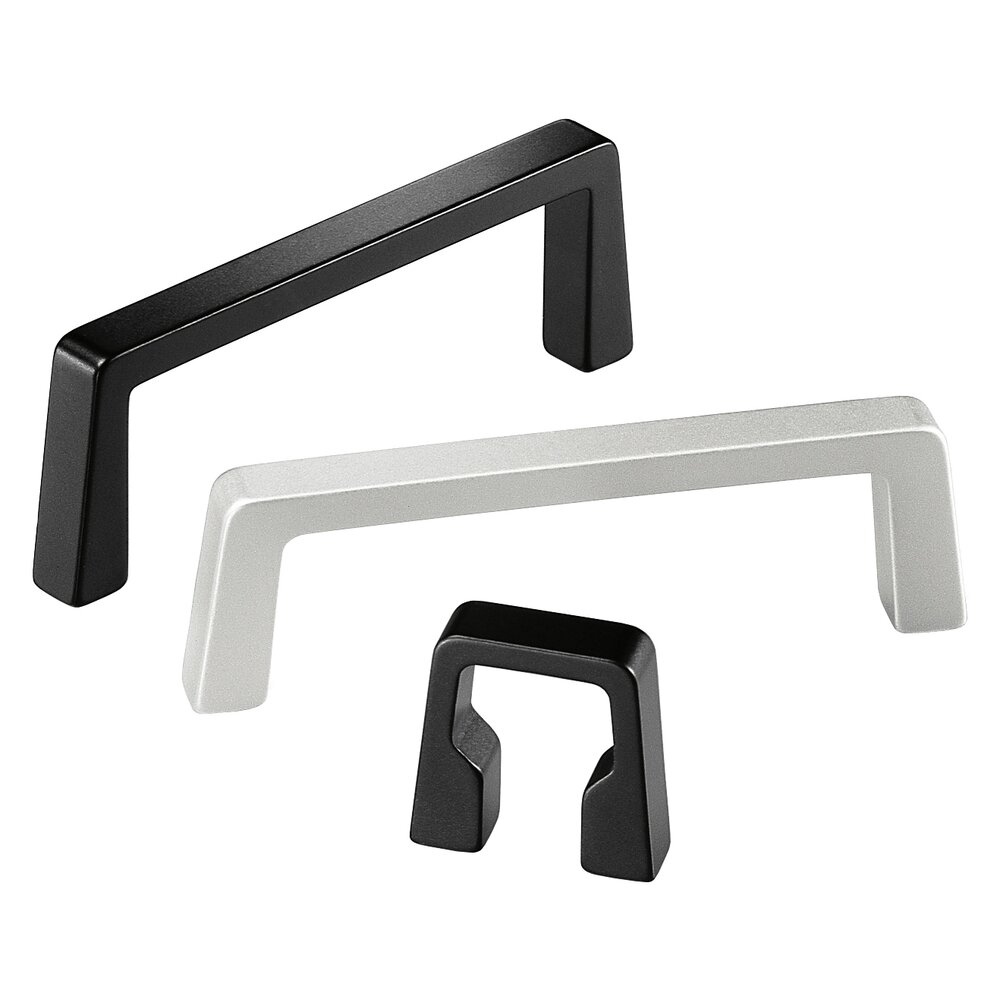

Maniglie S

Modelli standard per moduli ad innesto da 19" e apparecchi.

Materiale:
Alluminio profilato AlMgSi 0,5.

Trattamento superficie:
Opaca e colori naturali oppure nera anodizzata.

Portata:
min. 500 N.

Version S1

S1
unità di misura
				genere
L	A	Montaggio Versione	H	Esecuzione eloxale ecru N. d'ordine	Alluminio anodizzato nero N. d'ordine
L40	A25	Montaggio Versione1	H44,0 (1HE)	Esecuzione eloxale ecru N. d'ordine S1-12.025.01 3D+CAD	Alluminio anodizzato nero N. d'ordine S1-12.025.04 3D+CAD
L69	A55	Montaggio Versione1	H88,1 (2HE)	Esecuzione eloxale ecru N. d'ordine S1-12.055.01 3D+CAD	Alluminio anodizzato nero N. d'ordine S1-12.055.04 3D+CAD
L102	A88	Montaggio Versione1	H132,5 (3HE)	Esecuzione eloxale ecru N. d'ordine S1-12.088.01 3D+CAD	Alluminio anodizzato nero N. d'ordine S1-12.088.04 3D+CAD
L134	A120	Montaggio Versione1	H177,0 (4HE)	Esecuzione eloxale ecru N. d'ordine S1-12.120.01 3D+CAD	Alluminio anodizzato nero N. d'ordine S1-12.120.04 3D+CAD
L146,5	A133,4	Montaggio Versione1	H132,5 (3HE)	Esecuzione eloxale ecru N. d'ordine S1-12.133.01 3D+CAD	Alluminio anodizzato nero N. d'ordine S1-12.133.04 3D+CAD
L191	A177,8	Montaggio Versione1	H177,0 (4HE)	Esecuzione eloxale ecru N. d'ordine S1-12.177.01 3D+CAD	Alluminio anodizzato nero N. d'ordine S1-12.177.04 3D+CAD
L194	A180	Montaggio Versione1	H221,5 (5HE)	Esecuzione eloxale ecru N. d'ordine S1-12.180.01 3D+CAD	Alluminio anodizzato nero N. d'ordine S1-12.180.04 3D+CAD
L249	A235	Montaggio Versione1	H266,0 (6HE)	Esecuzione eloxale ecru N. d'ordine S1-12.235.01 3D+CAD	Alluminio anodizzato nero N. d'ordine S1-12.235.04 3D+CAD
L265,5	A251,5	Montaggio Versione2	H266,0 (6HE)	Esecuzione eloxale ecru N. d'ordine S1-12.251.01 3D+CAD	Alluminio anodizzato nero N. d'ordine S1-12.251.04 3D+CAD

Version S2

S2
unità di misura
				genere
L	A	Montaggio Versione	H	Esecuzione eloxale ecru N. d'ordine	Alluminio anodizzato nero N. d'ordine
L102	A88	Montaggio Versione1	H132,5 (3HE)	Esecuzione eloxale ecru N. d'ordine S2-12.088.01 3D+CAD	Alluminio anodizzato nero N. d'ordine S2-12.088.04 3D+CAD
L132	A120	Montaggio Versione2	H132,5 (3HE)	Esecuzione eloxale ecru N. d'ordine S2-12.120.01 3D+CAD	Alluminio anodizzato nero N. d'ordine S2-12.120.04 3D+CAD
L265,5	A251,5	Montaggio Versione2	H266,0 (6HE)	Esecuzione eloxale ecru N. d'ordine S2-12.251.01 3D+CAD	Alluminio anodizzato nero N. d'ordine S2-12.251.04 3D+CAD

Nelle maniglie per pannelli frontali da 19″ significa:
HE = Unità altezze
1 HE = 44,45 mm = 1 6/8″
altezza pannello frontale ≈ HE × 44,45 − 0,8 mm
