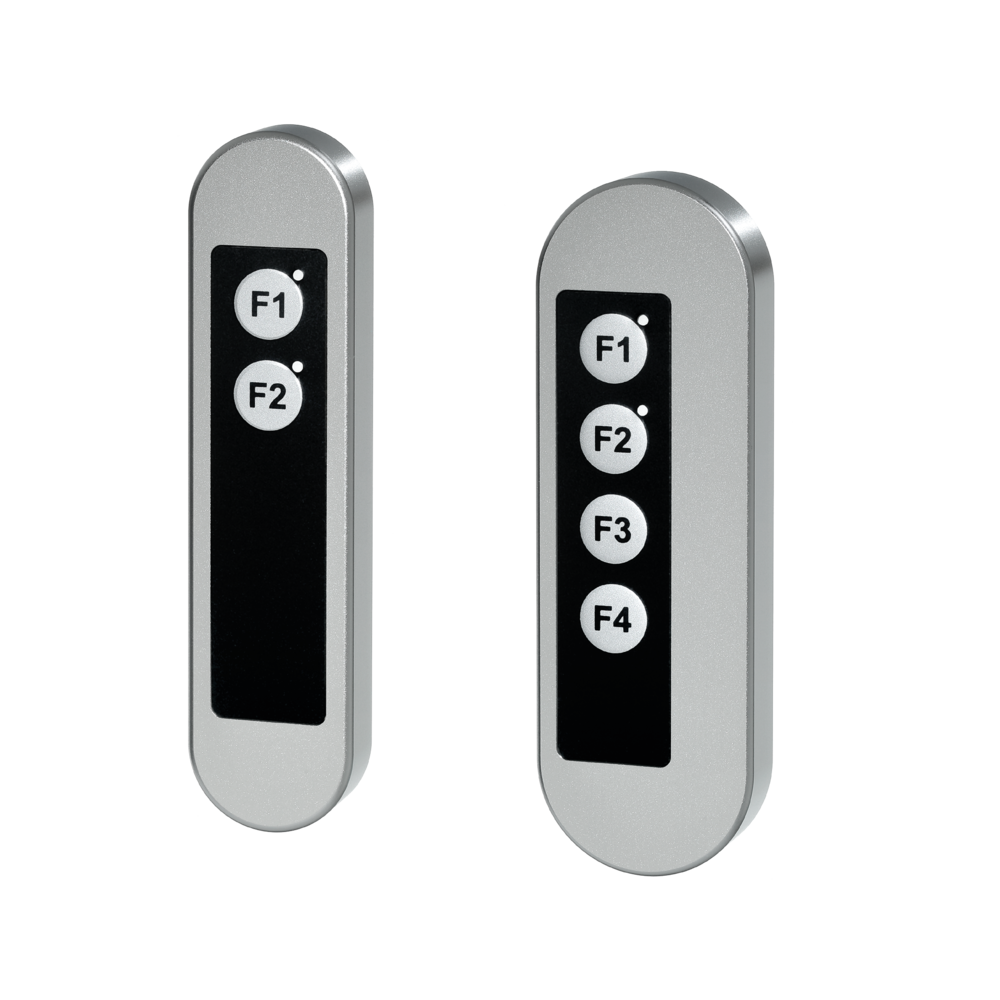

Zwei Funktionsgriffe aus Edelstahl mit Folientastaturen: links schmal mit 2 Tasten, rechts breit mit 4 Tasten, jeweils mit weißer Beschriftung F1 bis F4 auf schwarzem Hintergrund.

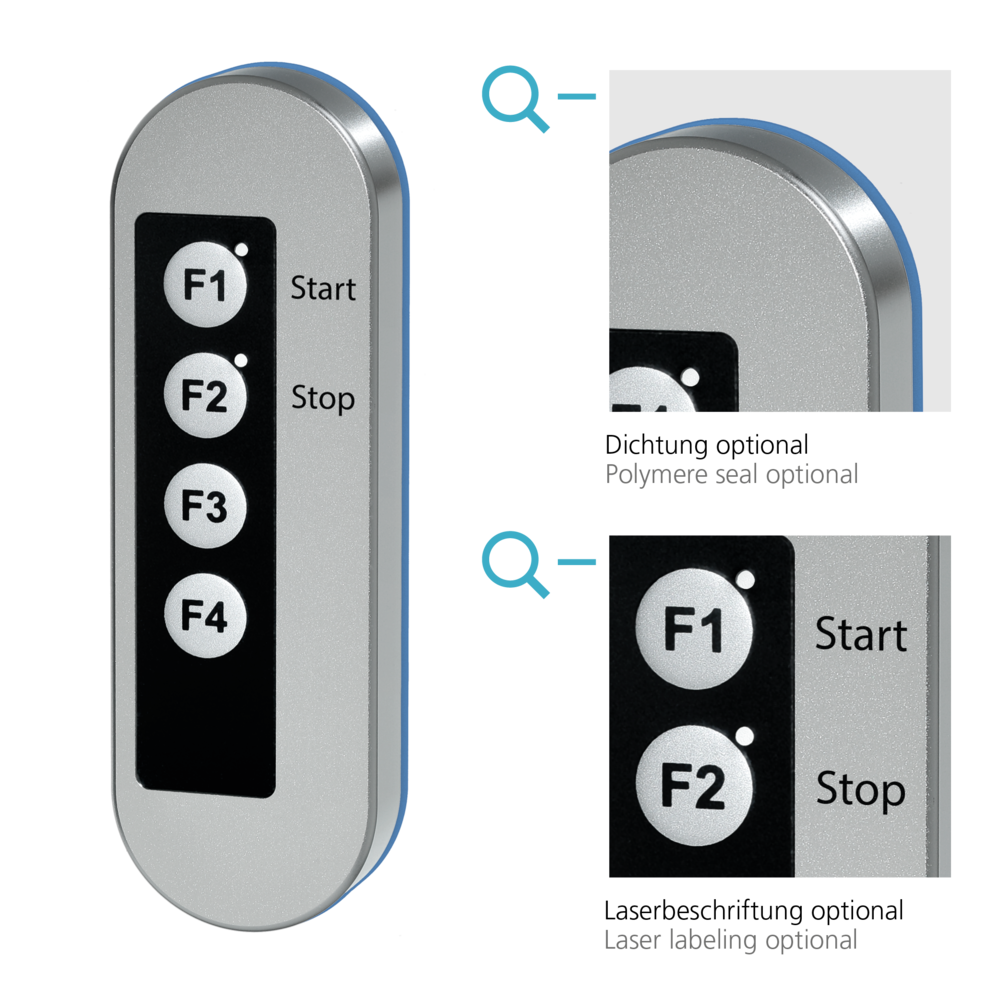

Funktionsgriff TG6 aus Edelstahl mit vier Tasten F1 bis F4 und Start-Stop Beschriftung, zeigt Detailansichten von Polymerdichtung und Laserbeschriftung

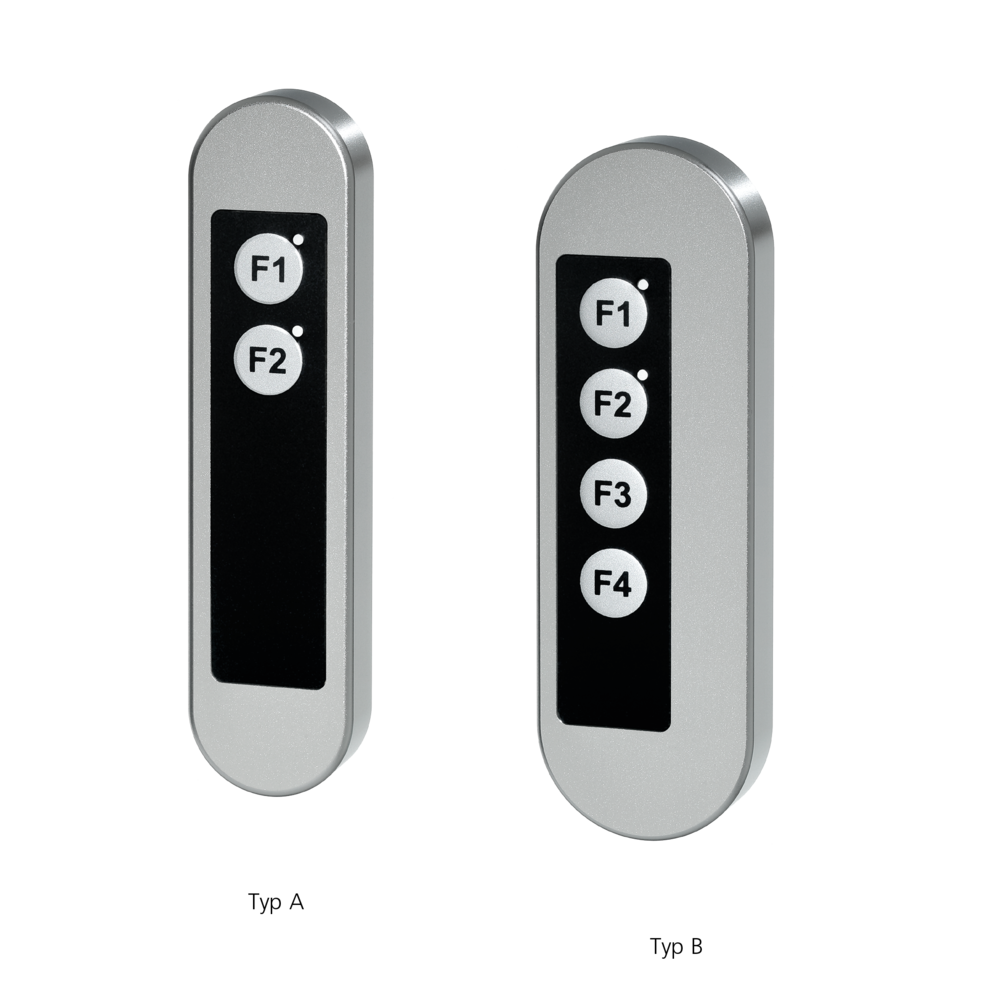

Zwei Edelstahl-Funktionsgriffe TG6, eine schmale Ausführung mit zwei Tasten und eine breite Ausführung mit vier Tasten

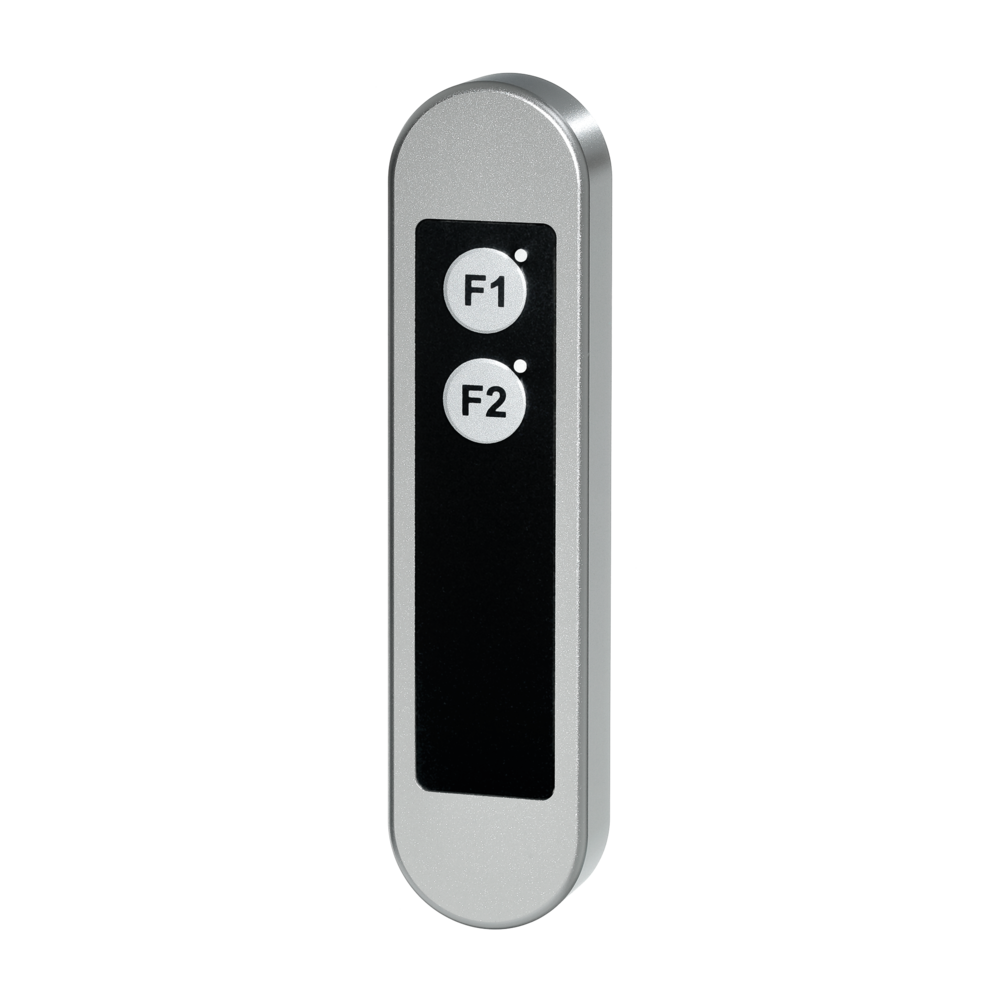

Schmaler Funktionsgriff TG6 Typ A aus Edelstahl mit zwei runden Drucktasten F1 und F2 auf schwarzem Grund

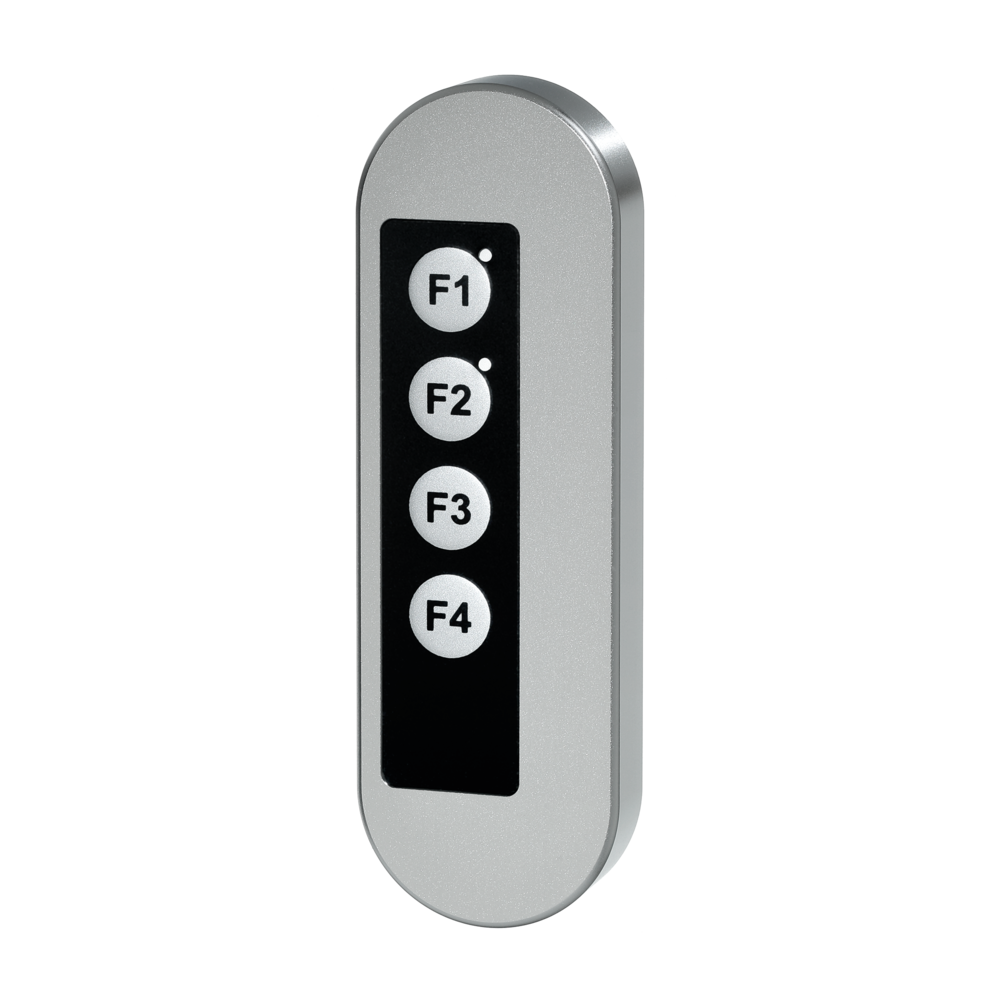

Silberner länglicher Funktionsgriff aus Edelstahl mit vier Tasten (F1 bis F4) auf schwarzem Hintergrund

Tastergehäuse TG6

Werkstoff und Oberfläche:
Gehäuse aus Edelstahl 1.4404 (316L); gestrahlt und elektropoliert.

Konstruktive Merkmale:
Typ A schmale Ausführung
Typ B breite Ausführung für zusätzliche Beschriftung.

Funktionselemente:
TG6-E2:
Folientastatur mit 2 Drucktaster (Schließer)
TG6-E4:
Folientastatur mit 4 Drucktaster (Schließer)

Weitere Konfigurationen auf Anfrage

Anschluss:
Kabel 8 oder 12-polig.

mehr anzeigen weniger anzeigen

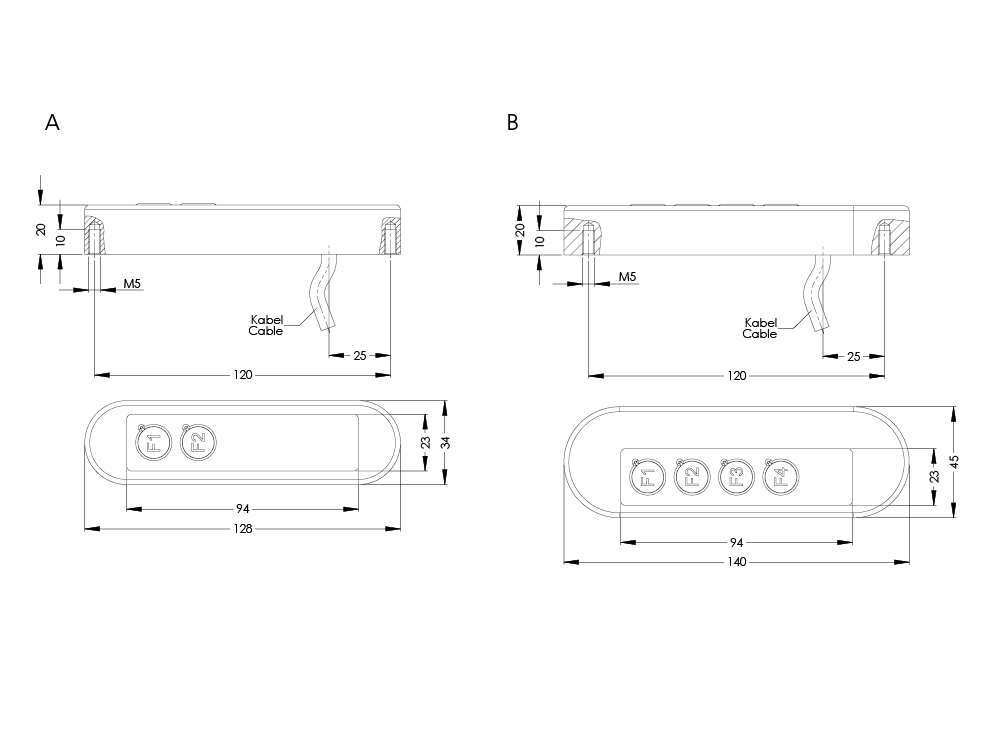

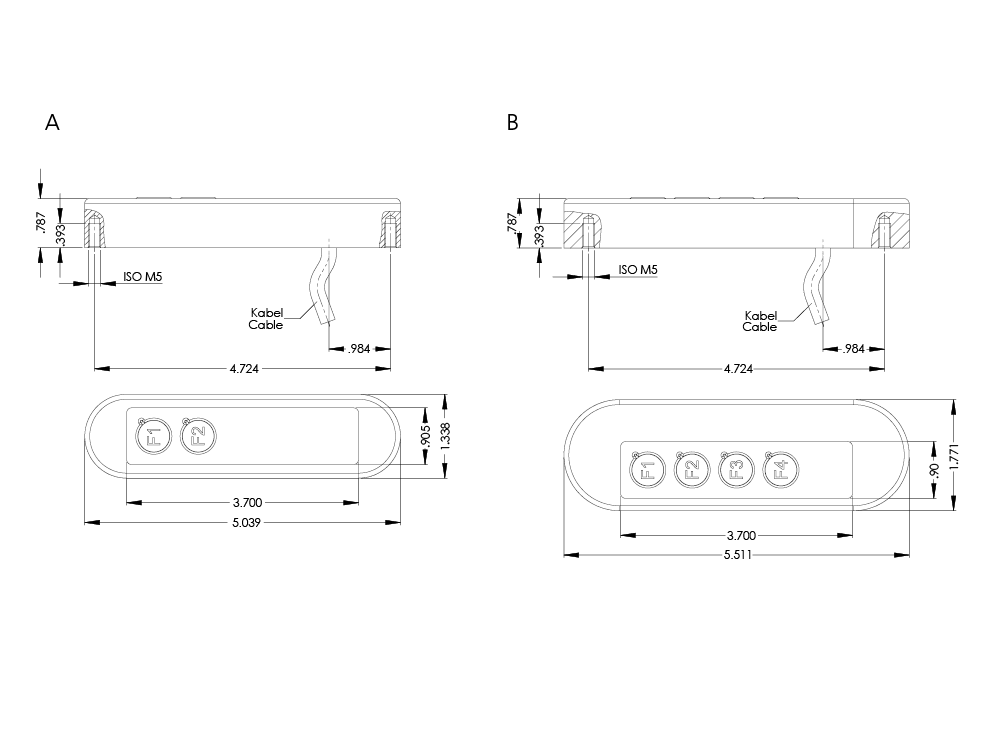

Technische Zeichnung von zwei Ausführungen des Funktionsgriffes TG6 mit Drucktastern und detaillierten Maßen
Maßeinheit
Ausführung
Produkt Typ Beschreibung Ausführung A
Bestell-Nr. 		Ausführung B
Bestell-Nr.
Produkt Typ Beschreibung Ausführung A
Bestell-Nr. 		Ausführung B
Bestell-Nr.
Produkt Typ TG6-E2 Beschreibung 2 Drucktaster Ausführung A
Bestell-Nr. TG6-E2.A120.46 3D+CAD 		Ausführung B
Bestell-Nr. TG6-E2.B120.46 3D+CAD
Produkt Typ TG6-E4 Beschreibung 4 Drucktaster Ausführung A
Bestell-Nr. TG6-E4.A120.46 3D+CAD 		Ausführung B
Bestell-Nr. TG4-E4.B120.46 3D+CAD
Technische Daten Tabelle mit Schaltplänen der Drucktaster 1 bis 4 für TG6-E2 und TG6-E4, elektrische Werte und Zeichnungen der Montageöffnungen
