Funktionsgriffe FG10

Produktdetails
Weitere Ausführungen

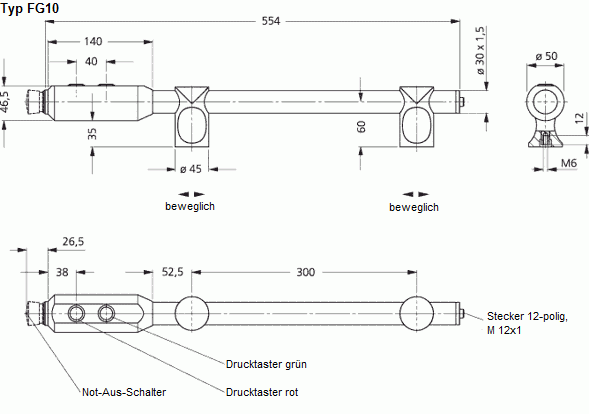

Maschinengriff mit ringbeleuchteten Drucktastern für Schaltfunktionen und verschiebbaren Griffschenkeln.

Werkstoff und Oberfläche:
Griffsteg aus Edelstahlrohr Ø30x1,5 mm, Werkstoff-Nr. 1.4301, feingeschliffen. Drucktastergehäuse aus Aluminium AlMgSi 0,5; schwarz eloxiert. Griffschenkel aus Polyamid PA6, schwarz mit Feinstruktur.

Funktionselemente:
2 Drucktaster bis 1A mit roter bzw. grüner Ringbeleuchtung. Andere LED-Farben auf Anfrage. Typ FG10-05 zusätzlich mit Not-Halt (2 Öffner).

Schutzart:
IP 54 bei aufgeschraubter Kupplung.

Anschluß:
8 oder 12-polig, Kupplung mit 10m fertig konfektionierter Leitung lieferbar.

Hinweis:
Andere Grifflängen, Laserbeschriftung unterhalb der Drucktaster, sowie beleuchtetem Not-Halt auf Anfrage.

mehr anzeigen weniger anzeigen

Grifflängen kundenspezifisch
Tasterbelegung nach Kundenwunsch
Taster / LED Farben nach Kundenvorgabe
weitere Anschlussmöglichkeiten
Beschriftung möglich
weitere Farbausführungen

mehr anzeigen weniger anzeigen

Maßeinheit

Produkt Typ	Beschreibung	Bestell-Nr.

Produkt Typ	Beschreibung	Bestell-Nr.
Produkt Typ FG10-00	Beschreibung Gegengriff ohne Funktion	Bestell-Nr. FG10-00.300.37 3D+CAD
Produkt Typ FG10-02	Beschreibung mit 2 Drucktastern, ohne Not-Aus	Bestell-Nr. FG10-02.300.37 3D+CAD
Produkt Typ FG10-05	Beschreibung mit 2 Drucktastern, mit Not-Aus	Bestell-Nr. FG10-05.300.37 3D+CAD

		Griff-Zubehör
	Länge	Kupplung Ausführung	8-polig (M12 x 1) Bestell-Nr.	12-polig (M12 x 1) Bestell-Nr.

	Länge	Kupplung Ausführung	8-polig (M12 x 1) Bestell-Nr.	12-polig (M12 x 1) Bestell-Nr.
	Länge 10 m	Kupplung Ausführung abgewinkelt	8-polig (M12 x 1) Bestell-Nr. FZ-KS.W08.10	12-polig (M12 x 1) Bestell-Nr. FZ-KS.W12.10
	Länge 10m	Kupplung Ausführung gerade / axial	8-polig (M12 x 1) Bestell-Nr. FZ-KS.G08.10	12-polig (M12 x 1) Bestell-Nr. FZ-KS.G12.10
