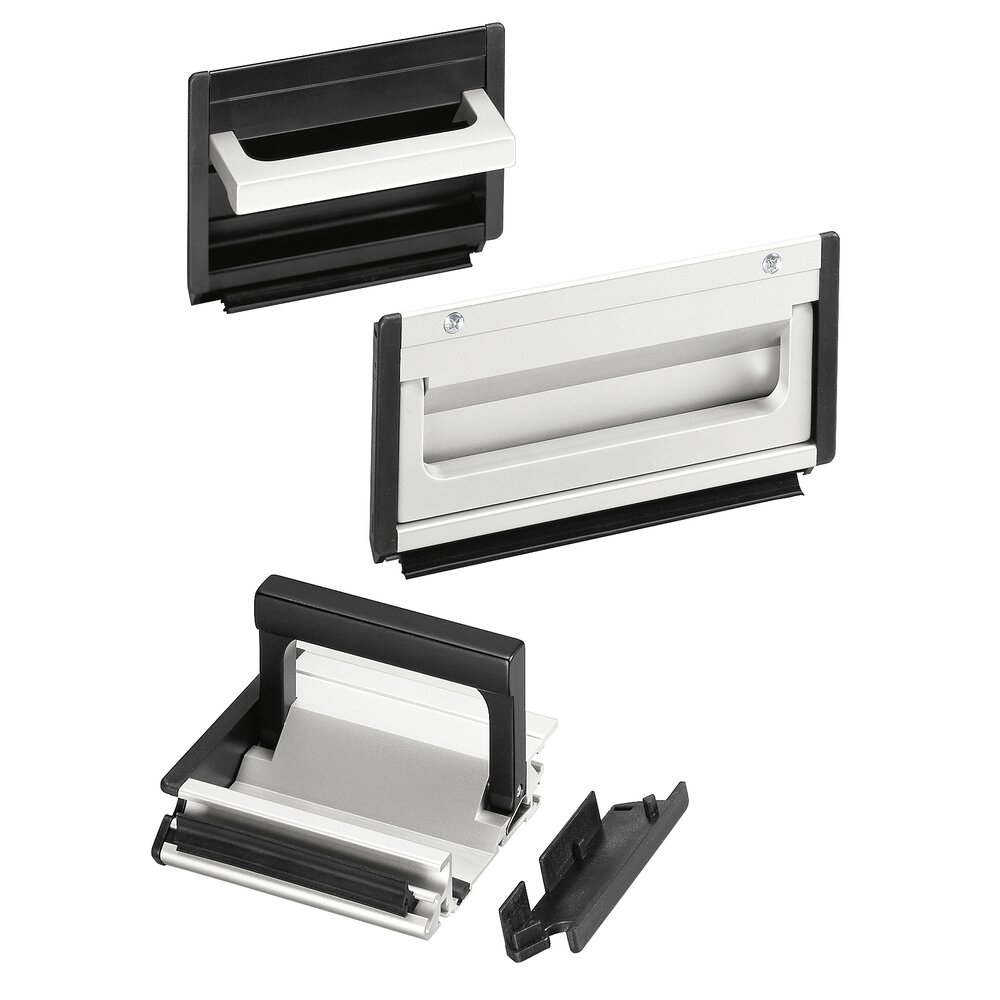

工业拉手 PK

特别高档的可折叠嵌入式拉手，除了标准尺寸以外还可以提供任意长度的拉手。

材料：
拉手壳和折叠拉手，型材铝、铝镁硅合金 0.5。侧面端罩聚酰胺，漆光质地，黑色。

设计特征：
最简便安装，不必用螺栓固定，适用于薄钢板厚度 1 – 2.5 mm ，通过 2 个软塑料型材固定；可以选择用 2 个埋头螺栓从外部固定。2 个用于固定 M4 螺栓的十字槽可以接地；也可以用作安装件的辅助安装装置（四角螺母，遵循 DIN 562 标准）。

表面处理：
拉手壳和折叠拉手，玻璃光亮，光滑和经过阳极氧化处理，有不同的颜色组合。

型号 A：
通过背面压入的上橡胶外廓固定。

型号 B：
通过 2 个镀锌的埋头螺栓，M4x8， DIN 966 从外部固定。

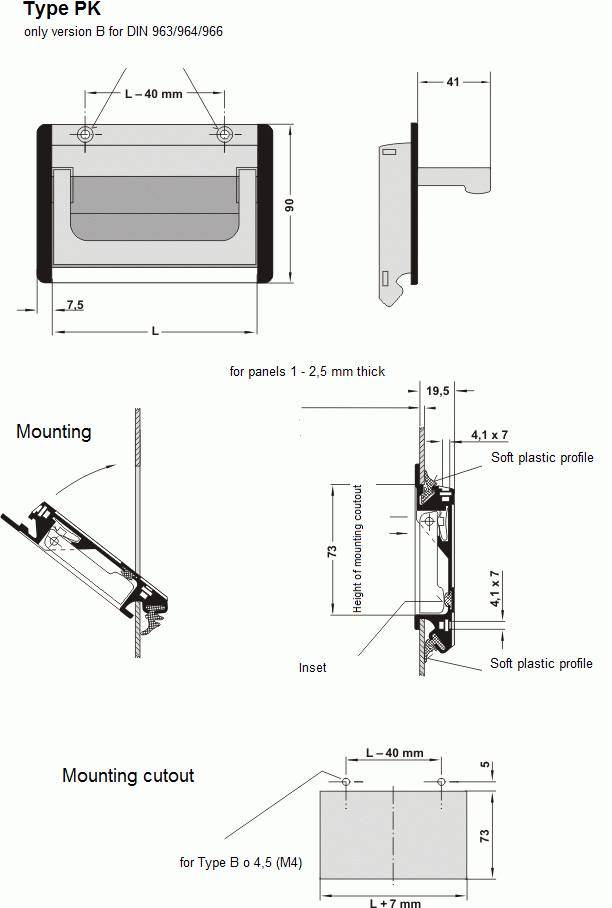

安装：
在嵌入下方的橡胶外廓后，将这两个侧面罩压到拉手壳上。现在，拉手插在安装口下边缘上方大约 45°处，接着抵住壳体壁。现在，根据所需的规格型号，将第 2 个橡胶外廓压入上方的凹槽内，（见图），或者通过 2 个埋头螺栓固定。

承受重量：
至少 500 N。

Technical data
測量單位
			折叠拉手的的阳极氧化规格
L	配件類型	Color of tray	本色商品編號	黑商品編號	安裝切口
L100	配件類型A	Color of tray黑	本色商品編號 PK-73.A100.S1 3D+CAD	黑商品編號 PK-73.A100.S4 3D+CAD	安裝切口107 x 73
L100	配件類型A	Color of tray天然	本色商品編號 PK-73.A100.N1 3D+CAD	黑商品編號 PK-73.A100.N4 3D+CAD	安裝切口107 x 73
L100	配件類型B	Color of tray黑	本色商品編號 PK-73.B100.S1 3D+CAD	黑商品編號 PK-73.B100.S4 3D+CAD	安裝切口107 x 73
L100	配件類型B	Color of tray天然	本色商品編號 PK-73.B100.N1 3D+CAD	黑商品編號 PK-73.B100.N4 3D+CAD	安裝切口107 x 73
L118	配件類型A	Color of tray黑	本色商品編號 PK-73.A118.S1 3D+CAD	黑商品編號 PK-73.A118.S4 3D+CAD	安裝切口125 x 73
L118	配件類型A	Color of tray天然	本色商品編號 PK-73.A118.N1 3D+CAD	黑商品編號 PK-73.A118.N4 3D+CAD	安裝切口125 x 73
L118	配件類型B	Color of tray黑	本色商品編號 PK-73.B118.S1 3D+CAD	黑商品編號 PK-73.B118.S4 3D+CAD	安裝切口125 x 73
L118	配件類型B	Color of tray天然	本色商品編號 PK-73.B118.N1 3D+CAD	黑商品編號 PK-73.B118.N4 3D+CAD	安裝切口125 x 73
L167	配件類型A	Color of tray黑	本色商品編號 PK-73.A167.S1 3D+CAD	黑商品編號 PK-73.A167.S4 3D+CAD	安裝切口174 x 73
L167	配件類型A	Color of tray天然	本色商品編號 PK-73.A167.N1 3D+CAD	黑商品編號 PK-73.A167.N4 3D+CAD	安裝切口174 x 73
L167	配件類型B	Color of tray黑	本色商品編號 PK-73.B167.S1 3D+CAD	黑商品編號 PK-73.B167.S4 3D+CAD	安裝切口174 x 73
L167	配件類型B	Color of tray天然	本色商品編號 PK-73.B167.N1 3D+CAD	黑商品編號 PK-73.B167.N4 3D+CAD	安裝切口174 x 73
