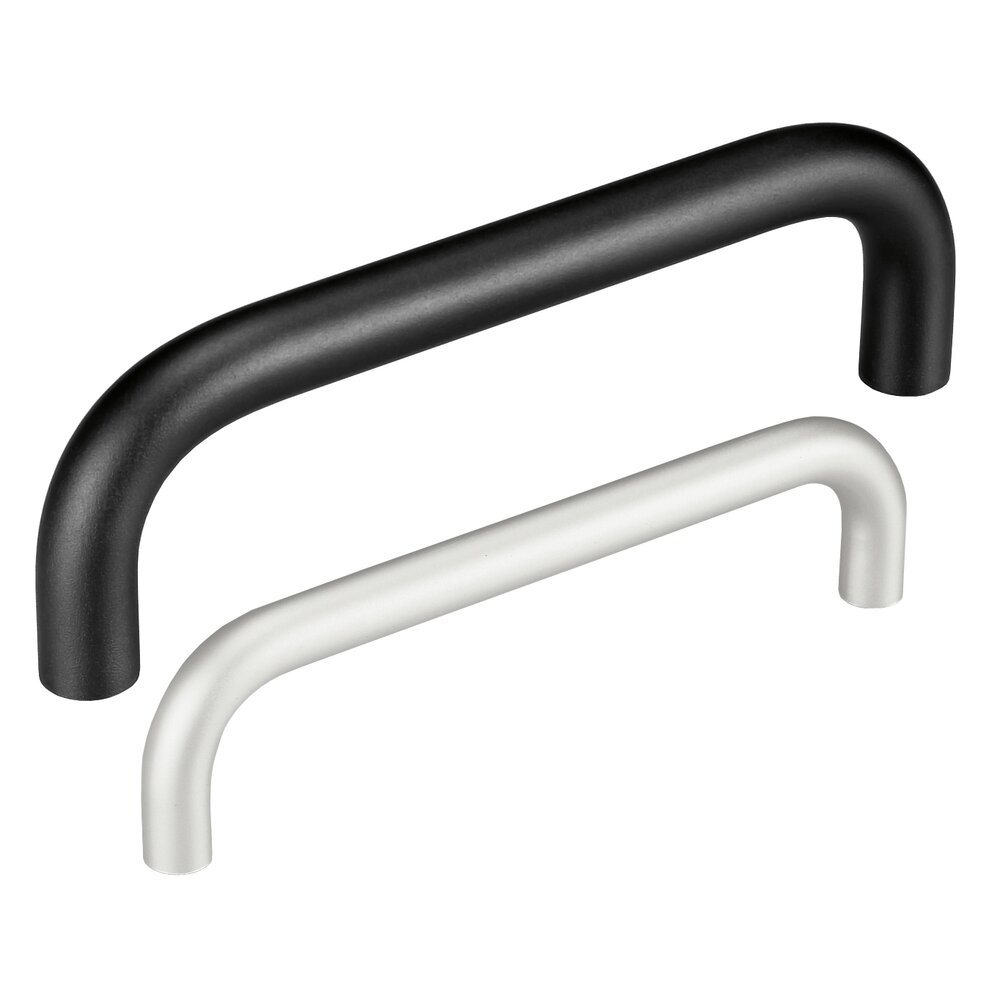

Kolları M1

Malzeme:
Yuvarlak alüminyum AlMgSi 0,5.

Yüzey işlemesi:
Zımparalı, cam bilye ile kumlanmış ve 2 renkte mat-parlak eloksal kaplama.

Teslimat kapsamı:
Tutamak tipi M1-20.F, DIN 912, M8x40 tipi asal çelik silindir başlı imbus vidalar, somunlar DIN 934 ve pullar DIN 125 dahildir. Sonlandırma pulları, ø 20, resimde gösterilen modelde opsiyoneldir.

Özel modeller:
Talep üzerine diğer ölçülerde ve çeşitlerde temin edilir.

Taşıma kuvveti:
min. 1000 N.

Technical data
ölçü birimi
			tip
øD	Model	A	Eloksal yürütme açık kahverengi Sipariş No.	Eloksallı alüminyum siyah Sipariş No.	M	H
øD16	ModelR	A150	Eloksal yürütme açık kahverengi Sipariş No. M1-16.R150.11 3D+CAD	Eloksallı alüminyum siyah Sipariş No. M1-16.R150.14 3D+CAD	M6	H50
øD16	ModelR	A200	Eloksal yürütme açık kahverengi Sipariş No. M1-16.R200.11 3D+CAD	Eloksallı alüminyum siyah Sipariş No. M1-16.R200.14 3D+CAD	M6	H50
øD20	ModelF	A200	Eloksal yürütme açık kahverengi Sipariş No. M1-20.F200.11 3D+CAD	Eloksallı alüminyum siyah Sipariş No. M1-20.F200.14 3D+CAD	M-	H70
øD20	ModelF	A300	Eloksal yürütme açık kahverengi Sipariş No. M1-20.F300.11 3D+CAD	Eloksallı alüminyum siyah Sipariş No. M1-20.F300.14 3D+CAD	M-	H70
øD20	ModelR	A200	Eloksal yürütme açık kahverengi Sipariş No. M1-20.R200.11 3D+CAD	Eloksallı alüminyum siyah Sipariş No. M1-20.R200.14 3D+CAD	M8	H70
øD20	ModelR	A250	Eloksal yürütme açık kahverengi Sipariş No. M1-20.R250.11 3D+CAD	Eloksallı alüminyum siyah Sipariş No. M1-20.R250.14 3D+CAD	M8	H70
øD20	ModelR	A300	Eloksal yürütme açık kahverengi Sipariş No. M1-20.R300.11 3D+CAD	Eloksallı alüminyum siyah Sipariş No. M1-20.R300.14 3D+CAD	M8	H70
øD20	ModelR	A350	Eloksal yürütme açık kahverengi Sipariş No. M1-20.R350.11 3D+CAD	Eloksallı alüminyum siyah Sipariş No. M1-20.R350.14 3D+CAD	M8	H70
øD20	ModelR	A400	Eloksal yürütme açık kahverengi Sipariş No. M1-20.R400.11 3D+CAD	Eloksallı alüminyum siyah Sipariş No. M1-20.R400.14 3D+CAD	M8	H70
øD20	ModelR	A600	Eloksal yürütme açık kahverengi Sipariş No. M1-20.R600.11 3D+CAD	Eloksallı alüminyum siyah Sipariş No. M1-20.R600.14 3D+CAD	M8	H70
øD25	ModelR	A200	Eloksal yürütme açık kahverengi Sipariş No. M1-25.R200.11 3D+CAD	Eloksallı alüminyum siyah Sipariş No. M1-25.R200.14 3D+CAD	M8	H85
øD25	ModelR	A250	Eloksal yürütme açık kahverengi Sipariş No. M1-25.R250.11 3D+CAD	Eloksallı alüminyum siyah Sipariş No. M1-25.R250.14 3D+CAD	M8	H85
øD25	ModelR	A300	Eloksal yürütme açık kahverengi Sipariş No. M1-25.R300.11 3D+CAD	Eloksallı alüminyum siyah Sipariş No. M1-25.R300.14 3D+CAD	M8	H85
øD25	ModelR	A400	Eloksal yürütme açık kahverengi Sipariş No. M1-25.R400.11 3D+CAD	Eloksallı alüminyum siyah Sipariş No. M1-25.R400.14 3D+CAD	M8	H85
øD25	ModelR	A600	Eloksal yürütme açık kahverengi Sipariş No. M1-25.R600.11 3D+CAD	Eloksallı alüminyum siyah Sipariş No. M1-25.R600.14 3D+CAD	M8	H85
øD30	ModelR	A300	Eloksal yürütme açık kahverengi Sipariş No. M1-30.R300.11 3D+CAD	Eloksallı alüminyum siyah Sipariş No. M1-30.R300.14 3D+CAD	M10	H100
øD30	ModelR	A400	Eloksal yürütme açık kahverengi Sipariş No. M1-30.R400.11 3D+CAD	Eloksallı alüminyum siyah Sipariş No. M1-30.R400.14 3D+CAD	M10	H100
øD30	ModelR	A600	Eloksal yürütme açık kahverengi Sipariş No. M1-30.R600.11 3D+CAD	Eloksallı alüminyum siyah Sipariş No. M1-30.R600.14 3D+CAD	M10	H100

Zubehör

	Münferit parçalar	Sipariş No.
	Münferit parçalarAlüminyum sonlandırma pulları, 2 adet, doğal	Sipariş No. M1-20.000.01
	Münferit parçalarAlüminyum sonlandırma pulları, 2 adet, siyah	Sipariş No. M1-20.000.04
