Puxadores HV

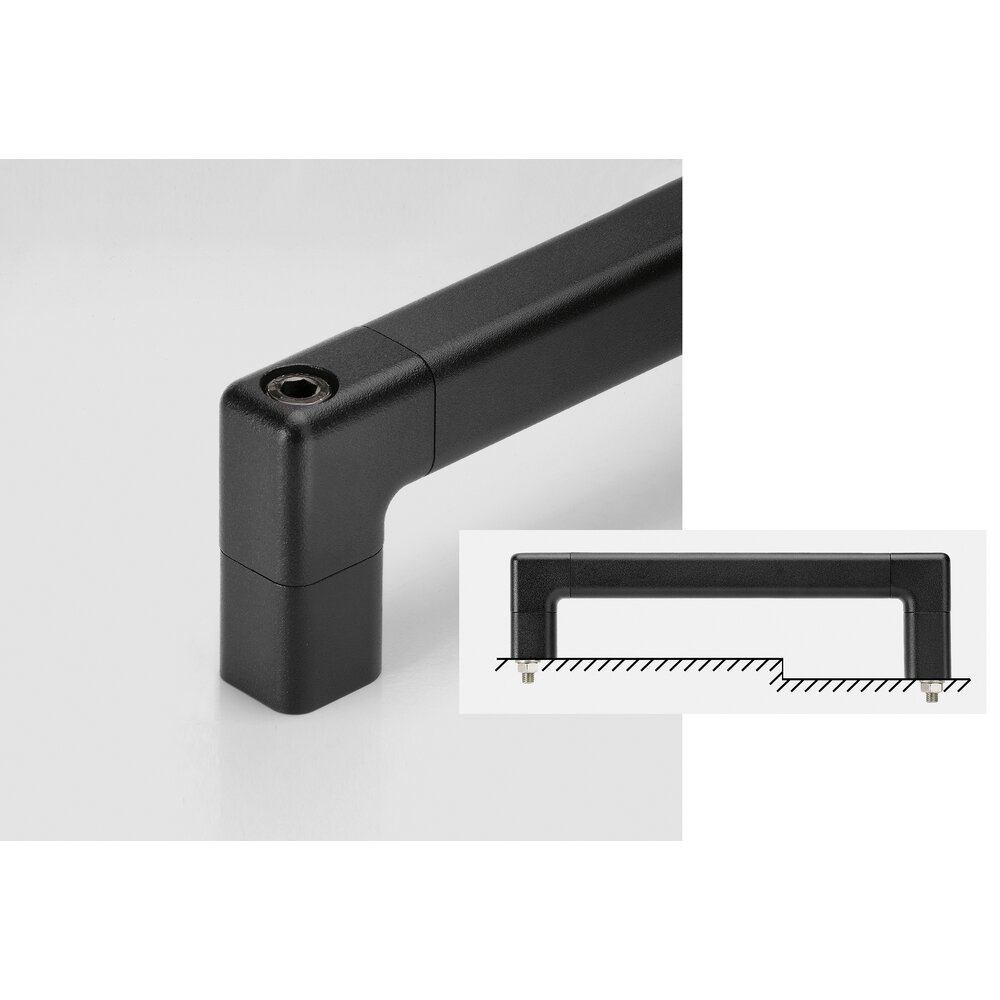

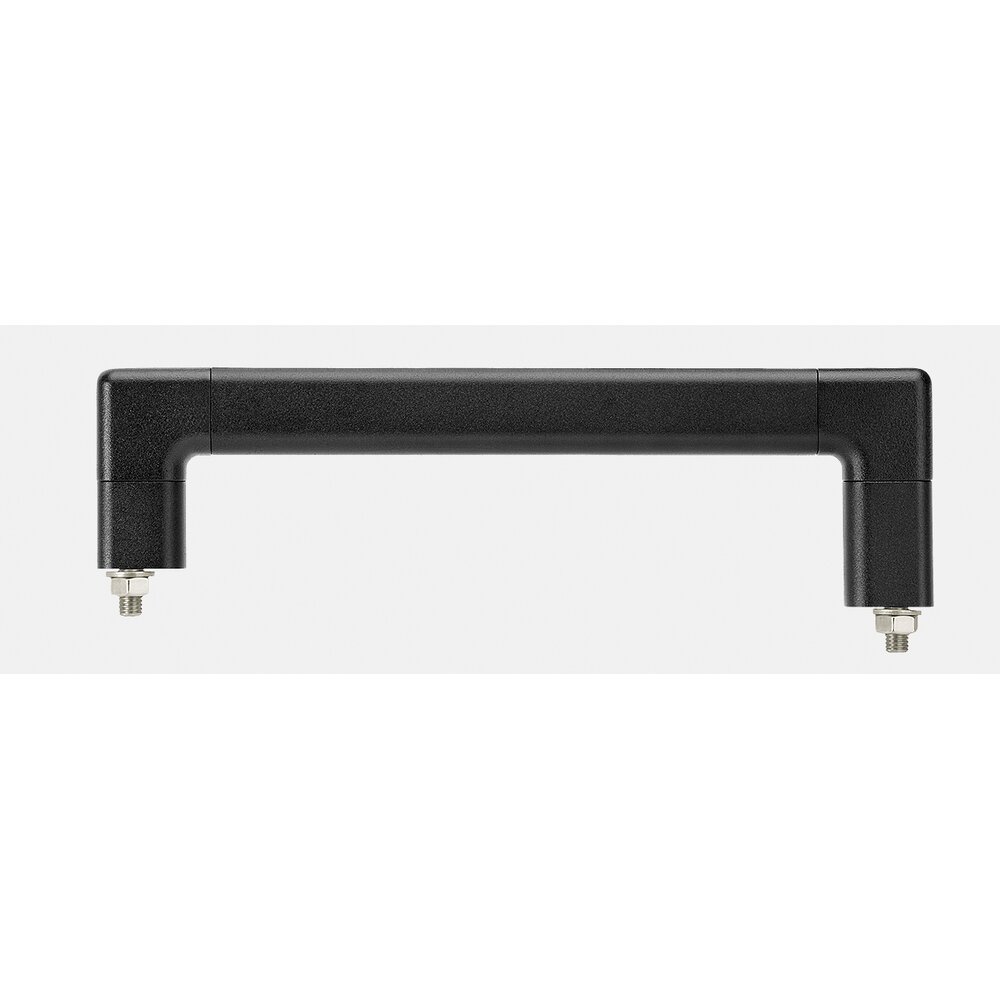

Sistema de puxadores de máquina de encaixe com alturas de asas ajustáveis em modelo sólido.

Material e modelo de superfície:
Asas da pega em alumínio de fundição de coquilha AlSiCu 12. Pega em alumínio extrudido AlMgSi 0,5. Preto, revestido com pó, semimate com serrilhado?.

Vantagem construtiva:
São possíveis comprimentos, bem como alturas de pega ajustáveis das duas asas, em diferentes medidas de aparafusamento.

Conteúdo de fornecimento:
na fixação pela frente, no modelo standard, estão incluídos parafusos cilíndricos de aço inoxidável com sextavado interior M10x90 DIN 912, porcas DIN 934 e anilhas DIN 125.

Capacidade de carga:
mín. 800 N.

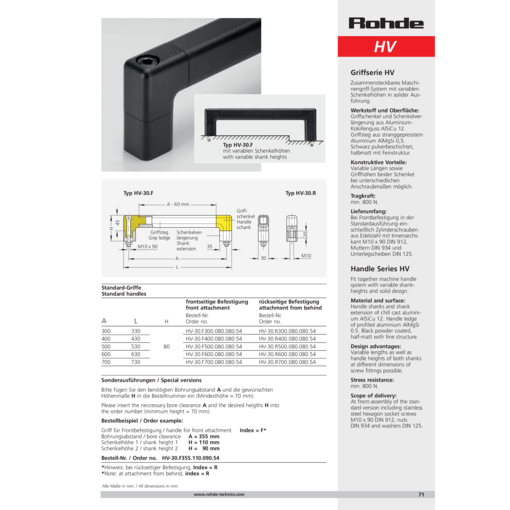

Technical data
unidade de medida
			Descrição

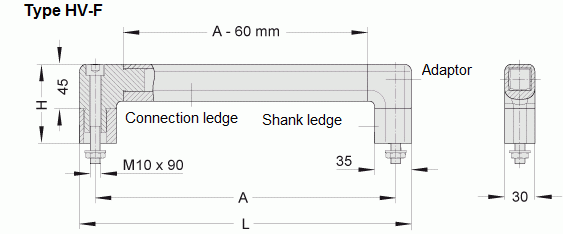

A	L	H	Tipo HV-F, fixação pela frente Nº artigo	Tipo HV-R, fixação pela traseira Nº artigo
A300	L330	H80	Tipo HV-F, fixação pela frente Nº artigo HV-30.F300.080.080.54 3D+CAD	Tipo HV-R, fixação pela traseira Nº artigo HV-30.R300.080.080.54 3D+CAD
A400	L430	H80	Tipo HV-F, fixação pela frente Nº artigo HV-30.F400.080.080.54 3D+CAD	Tipo HV-R, fixação pela traseira Nº artigo HV-30.R400.080.080.54 3D+CAD
A500	L530	H80	Tipo HV-F, fixação pela frente Nº artigo HV-30.F500.080.080.54 3D+CAD	Tipo HV-R, fixação pela traseira Nº artigo HV-30.R500.080.080.54 3D+CAD
A600	L630	H80	Tipo HV-F, fixação pela frente Nº artigo HV-30.F600.080.080.54 3D+CAD	Tipo HV-R, fixação pela traseira Nº artigo HV-30.R600.080.080.54 3D+CAD
A700	L730	H80	Tipo HV-F, fixação pela frente Nº artigo HV-30.F700.080.080.54 3D+CAD	Tipo HV-R, fixação pela traseira Nº artigo HV-30.R700.080.080.54 3D+CAD

Modelos especiais

Por favor, insira o orifício necessário A e as alturas desejadas H into o número de encomenda (altura mínima = 70 mm).

Exemplo de encomenda:

para lidar com a fixação da frente Índice = F*
Distância entre furos A = 355 mm
haste com altura 1 H = 110 mm
haste com altura 2 H = 90 mm
Número de artigo HV-30.F355.110.090.54

* Nota: a ligação por trás, Índice = R
