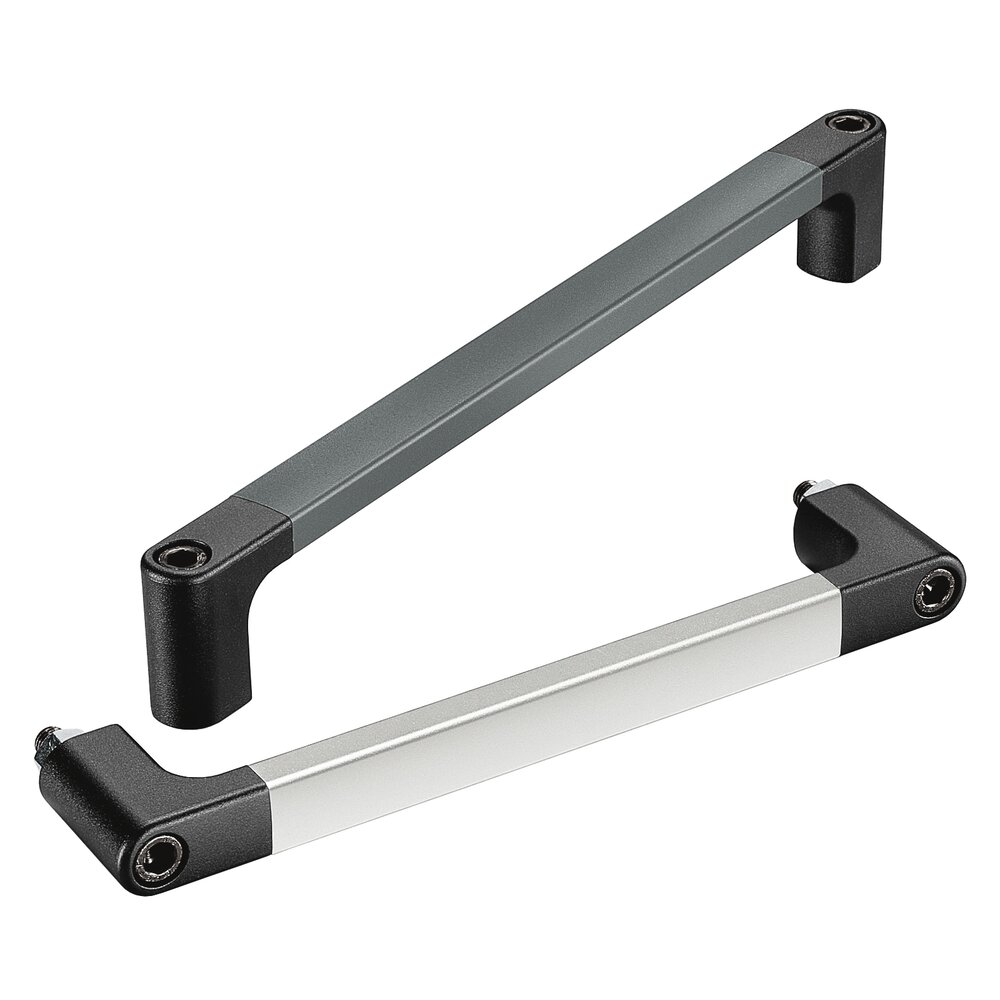

Uchwyty MS-01

Uchwyty do maszyn, urządzeń i instalacji przemysłowych o uniwersalnym zastosowaniu, mocowane śrubami w dowolnych odstępach. Solidne wykonanie przy zachowaniu ergonomicznego kształtu, mostek i ramię są dopasowane kształtem, można je zestawiać.

Materiał:
Ramię z odlewanego ciśnieniowo aluminium, mostek połączeniowy z okrągłej rurki profilowanej z aluminium.

Obróbka powierzchniowa:
Ramię uchwytu powlekane proszkowo na kolor czarny, półmatowe, o drobnej strukturze; aluminiowy mostek połączeniowy eloksalowany matowo-wybłyszczajaco na kolor naturalny lub powlekany proszkowo na kolor szary, zbliżony do RAL 7043.

Zakres dostawy:
Wraz z czarnymi ocynkowanymi śrubami z łbem walcowym z gniazdem sześciokątnym M12x70 DIN 912, podkładkami DIN 125 i nakrętkami DIN 934. Mostek i ramię uchwytu w postaci zmontowanej.

Wersje specjalne:
Dowolne długości uchwytów dostępne na zapytanie.

Nośność:
min. 1000 N.

Technical data
jednostka miary
		Wykonanie mostka uchwytu
A	L	Eloxal wykonanie ecru Nr katalogowy	powlekany proszkowo szary Nr katalogowy
A180	L208	Eloxal wykonanie ecru Nr katalogowy MS-01.180.62 3D+CAD	powlekany proszkowo szary Nr katalogowy MS-01.180.7043 3D+CAD
A200	L228	Eloxal wykonanie ecru Nr katalogowy MS-01.200.62 3D+CAD	powlekany proszkowo szary Nr katalogowy MS-01.200.7043 3D+CAD
A250	L278	Eloxal wykonanie ecru Nr katalogowy MS-01.250.62 3D+CAD	powlekany proszkowo szary Nr katalogowy MS-01.250.7043 3D+CAD
A300	L328	Eloxal wykonanie ecru Nr katalogowy MS-01.300.62 3D+CAD	powlekany proszkowo szary Nr katalogowy MS-01.300.7043 3D+CAD
A350	L378	Eloxal wykonanie ecru Nr katalogowy MS-01.350.62 3D+CAD	powlekany proszkowo szary Nr katalogowy MS-01.350.7043 3D+CAD
A400	L428	Eloxal wykonanie ecru Nr katalogowy MS-01.400.62 3D+CAD	powlekany proszkowo szary Nr katalogowy MS-01.400.7043 3D+CAD
A500	L528	Eloxal wykonanie ecru Nr katalogowy MS-01.500.62 3D+CAD	powlekany proszkowo szary Nr katalogowy MS-01.500.7043 3D+CAD
A600	L628	Eloxal wykonanie ecru Nr katalogowy MS-01.600.62 3D+CAD	powlekany proszkowo szary Nr katalogowy MS-01.600.7043 3D+CAD
