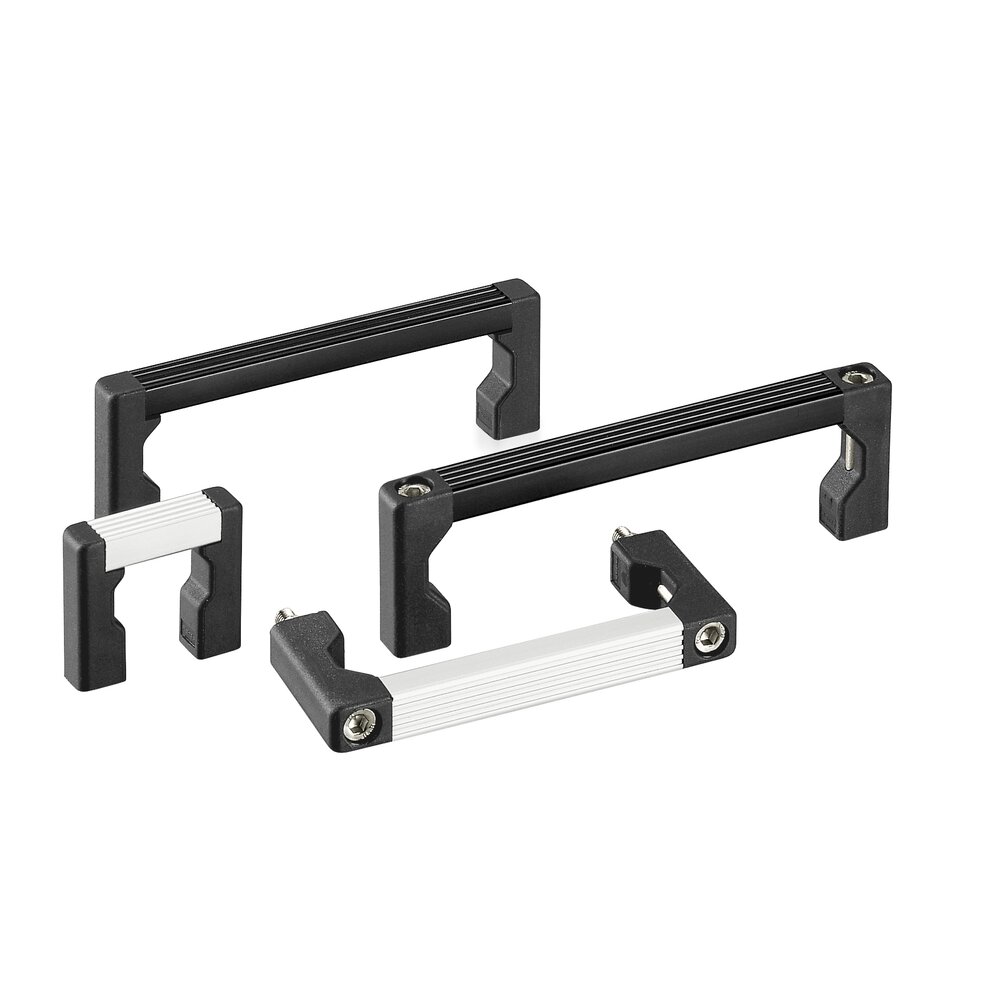

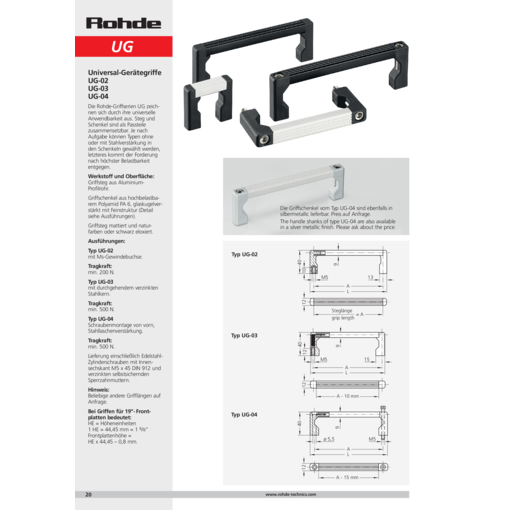

Maniglie UG-02, UG-03, UG-04

Le serie di maniglie Rohde UG si contraddistinguono per la loro applicabilità universale. Barra e supporti sono assemblabili come pezzi di raccordo. A seconda del tipo di impiego, è possibile scegliere modelli con o senza rinforzo in acciaio nei supporti, necessario qualora sia richiesta una portata maggiore.

Materiale:
Barra in tubo profilato di alluminio. Supporti in poliammide altamente resistente, rinforzati con sfere di vetro con struttura fine (per i dettagli, ved. versioni).

Trattamento superficie:
Barra opaca e colori naturali oppure nera anodizzata.

Versioni:

Modello UG-02
Con boccola filettata in ottone. Portata: min. 200 N.

Modello UG-03
Con anima continua in acciaio zincata. Portata: min. 500 N.

Modello UG-04
Montaggio a vite anteriore, rinforzato con linguette in acciaio. Portata: min. 500 N.

Nella fornitura sono incluse viti a testa cilindrica in acciaio inox con esagono cavo M 5x 45 DIN 912 e dadi di arresto autobloccanti zincati.

Note:
Altre lunghezze di maniglia a scelta su richiesta. Barra e supporti non montati.

Per le maniglie per pannelli frontali da 19″:
HE = unità di altezza
1HE = 44,45 mm = 1 6 / 8″
altezza pannelli frontali = HE x 44,45 − 0,8 mm.

Version UG-02

UG-02
unità di misura
			Esecuzione anodizzata
A	L	H	Esecuzione eloxale ecru N. d'ordine	Alluminio anodizzato nero N. d'ordine
A29	L43	H43,5 (1HE)	Esecuzione eloxale ecru N. d'ordine UG-02.029.01 3D+CAD	Alluminio anodizzato nero N. d'ordine UG-02.029.04 3D+CAD
A55	L69	H88,1 (2HE)	Esecuzione eloxale ecru N. d'ordine UG-02.055.01 3D+CAD	Alluminio anodizzato nero N. d'ordine UG-02.055.04 3D+CAD
A73,5	L87,5	H88,1 (2HE)	Esecuzione eloxale ecru N. d'ordine UG-02.073.01 3D+CAD	Alluminio anodizzato nero N. d'ordine UG-02.073.04 3D+CAD
A88	L102	H132,5 (3HE)	Esecuzione eloxale ecru N. d'ordine UG-02.088.01 3D+CAD	Alluminio anodizzato nero N. d'ordine UG-02.088.04 3D+CAD
A100	L114	H132,5 (3HE)	Esecuzione eloxale ecru N. d'ordine UG-02.100.01 3D+CAD	Alluminio anodizzato nero N. d'ordine UG-02.100.04 3D+CAD
A118	L132	H132,5 (3HE)	Esecuzione eloxale ecru N. d'ordine UG-02.118.01 3D+CAD	Alluminio anodizzato nero N. d'ordine UG-02.118.04 3D+CAD
A120	L134	H177,0 (4HE)	Esecuzione eloxale ecru N. d'ordine UG-02.120.01 3D+CAD	Alluminio anodizzato nero N. d'ordine UG-02.120.04 3D+CAD
A162,5	L176,5	H177,0 (4HE)	Esecuzione eloxale ecru N. d'ordine UG-02.162.01 3D+CAD	Alluminio anodizzato nero N. d'ordine UG-02.162.04 3D+CAD
A180	L194	H221,5 (5HE)	Esecuzione eloxale ecru N. d'ordine UG-02.180.01 3D+CAD	Alluminio anodizzato nero N. d'ordine UG-02.180.04 3D+CAD
A235	L249	H266,0 (6HE)	Esecuzione eloxale ecru N. d'ordine UG-02.235.01 3D+CAD	Alluminio anodizzato nero N. d'ordine UG-02.235.04 3D+CAD

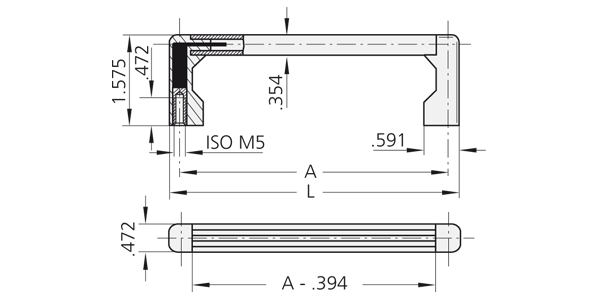

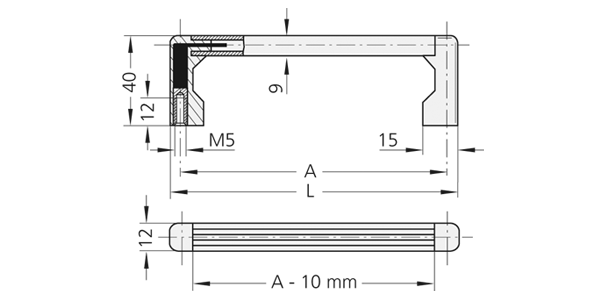

Version UG-03

UG-03
unità di misura
			Esecuzione anodizzata
A	L	H	Esecuzione eloxale ecru N. d'ordine	Alluminio anodizzato nero N. d'ordine
A55	L65	H88,1 (2HE)	Esecuzione eloxale ecru N. d'ordine UG-03.055.01 3D+CAD	Alluminio anodizzato nero N. d'ordine UG-03.055.04 3D+CAD
A77,5	L87,5	H88,1 (2HE)	Esecuzione eloxale ecru N. d'ordine UG-03.077.01 3D+CAD	Alluminio anodizzato nero N. d'ordine UG-03.077.04 3D+CAD
A88	L98	H132,5 (3HE)	Esecuzione eloxale ecru N. d'ordine UG-03.088.01 3D+CAD	Alluminio anodizzato nero N. d'ordine UG-03.088.04 3D+CAD
A100	L110	H132,5 (3HE)	Esecuzione eloxale ecru N. d'ordine UG-03.100.01 3D+CAD	Alluminio anodizzato nero N. d'ordine UG-03.100.04 3D+CAD
A120	L130	H177,0 (4HE)	Esecuzione eloxale ecru N. d'ordine UG-03.120.01 3D+CAD	Alluminio anodizzato nero N. d'ordine UG-03.120.04 3D+CAD
A122	L132	H132,5 (3HE)	Esecuzione eloxale ecru N. d'ordine UG-03.122.01 3D+CAD	Alluminio anodizzato nero N. d'ordine UG-03.122.04 3D+CAD
A166,5	L176,5	H177,0 (4HE)	Esecuzione eloxale ecru N. d'ordine UG-03.166.01 3D+CAD	Alluminio anodizzato nero N. d'ordine UG-03.166.04 3D+CAD
A180	L190	H221,5 (5HE)	Esecuzione eloxale ecru N. d'ordine UG-03.180.01 3D+CAD	Alluminio anodizzato nero N. d'ordine UG-03.180.04 3D+CAD
A235	L245	H266,0 (6HE)	Esecuzione eloxale ecru N. d'ordine UG-03.235.01 3D+CAD	Alluminio anodizzato nero N. d'ordine UG-03.235.04 3D+CAD

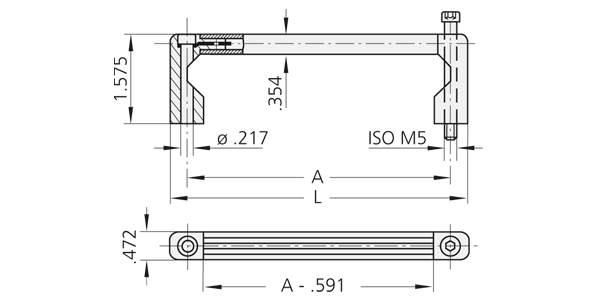

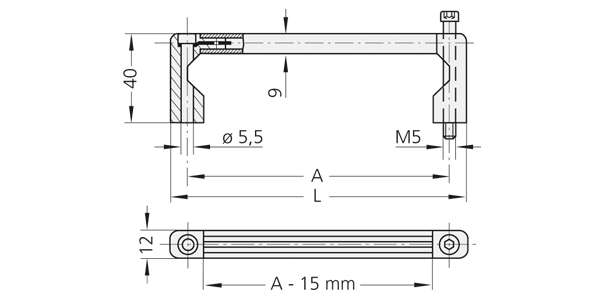

Version UG-04

UG-04
unità di misura
			Esecuzione anodizzata
A	L	H	Esecuzione eloxale ecru N. d'ordine	Alluminio anodizzato nero N. d'ordine
A55	L70	H88,1 (2HE)	Esecuzione eloxale ecru N. d'ordine UG-04.055.01 3D+CAD	Alluminio anodizzato nero N. d'ordine UG-04.055.04 3D+CAD
A72,5	L87,5	H88,1 (2HE)	Esecuzione eloxale ecru N. d'ordine UG-04.072.01 3D+CAD	Alluminio anodizzato nero N. d'ordine UG-04.072.04 3D+CAD
A88	L103	H132,5 (3HE)	Esecuzione eloxale ecru N. d'ordine UG-04.088.01 3D+CAD	Alluminio anodizzato nero N. d'ordine UG-04.088.04 3D+CAD
A100	L115	H132,5 (3HE)	Esecuzione eloxale ecru N. d'ordine UG-04.100.01 3D+CAD	Alluminio anodizzato nero N. d'ordine UG-04.100.04 3D+CAD
A117	L132	H132,5 (3HE)	Esecuzione eloxale ecru N. d'ordine UG-04.117.01 3D+CAD	Alluminio anodizzato nero N. d'ordine UG-04.117.04 3D+CAD
A120	L135	H177,0 (4HE)	Esecuzione eloxale ecru N. d'ordine UG-04.120.01 3D+CAD	Alluminio anodizzato nero N. d'ordine UG-04.120.04 3D+CAD
A161,5	L176,5	H177,0 (4HE)	Esecuzione eloxale ecru N. d'ordine UG-04.161.01 3D+CAD	Alluminio anodizzato nero N. d'ordine UG-04.161.04 3D+CAD
A180	L195	H221,5 (5HE)	Esecuzione eloxale ecru N. d'ordine UG-04.180.01 3D+CAD	Alluminio anodizzato nero N. d'ordine UG-04.180.04 3D+CAD
A235	L250	H266,0 (6HE)	Esecuzione eloxale ecru N. d'ordine UG-04.235.01 3D+CAD	Alluminio anodizzato nero N. d'ordine UG-04.235.04 3D+CAD

Zubehör

Pezzi sciolti	Colore	N. d'ordine
Pezzi scioltiSupporto maniglia, 1 pezzo	Colore—	N. d'ordine UG-02.000.84 UG-03.000.84 UG-04.000.84
Pezzi scioltiBarra maniglia, 1 m	Colorenaturale	N. d'ordine UG-RS.001.01
Pezzi scioltiBarra maniglia, 1 m	Colorenero	N. d'ordine UG-RS.001.04
