Poignée fonctionnelles FG16-LL01, FG16-LL04

Matériau et surface:
Montant en polyamide PA6 très résistant, noir avec structure fine. Traverse en PVC tourné noir.

Eléments fonctionnel:
FG16-01:
Bouton-poussoir (inverseur)
2 LEDs

FG16-04:
Arrêt d'urgence (2 contacts à ouverture)
bouton-poussoir (inverseur)
2 LEDs

FG16-00:
Poignée basique, comme FG16-01 et FG16-04, mais sans éléments de commutation comme contre-poignée.

Raccordement:
Prise 8 pôles ou 12 pôles positionnée dans le montant hors de l'axe inférieur du tube. Accouplement à l'aide d'un câble de 10m prêt à l'emploi, disponible en accessoire.

Type de protection:
IP 54 avec accouplement par vis.

Remarque:
Version avec câble de raccordement, autre fonction de commutation ou autres longueurs de poignée sur demande.

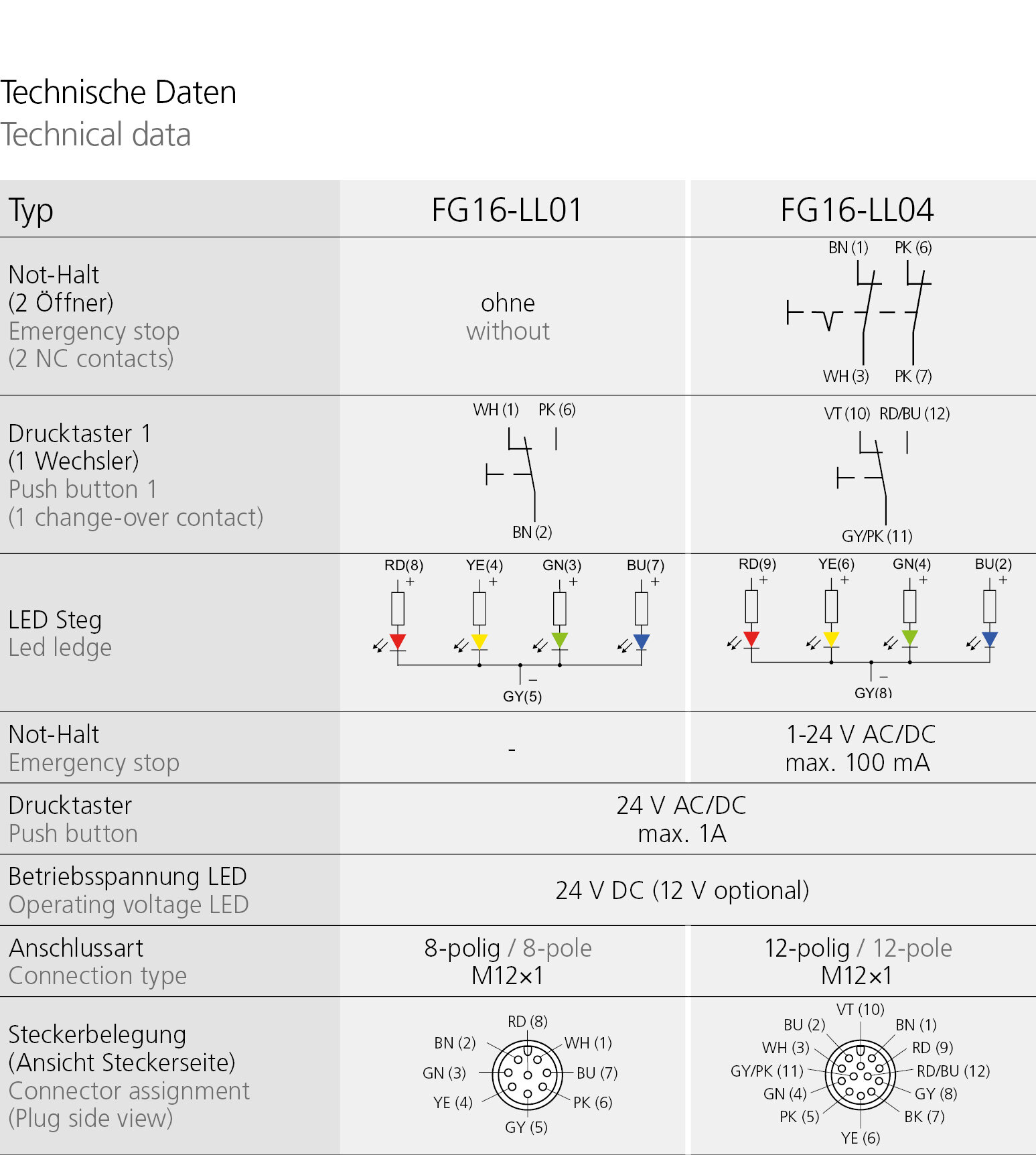

Technical data
unité de mesure

Type de produit	Description	N° de commande
Type de produitFG16-LL01	DescriptionContre-poignée sans fonction	N° de commande FG16-LL01.190.84 3D+CAD
Type de produitFG16-LL04	Description1 bouton-poussoir et 2 LEDs	N° de commande FG16-LL04.190.84 3D+CAD

Zubehör
		Accessoires de la poignée
Longueur	Coupleur	à 8 pôles, M 12 x1 N° de commande	à 12 pôles (M12x1) N° de commande
Longueur10 m	Coupleurangle	à 8 pôles, M 12 x1 N° de commande FZ-KS.W08.10	à 12 pôles (M12x1) N° de commande FZ-KS.W12.10
Longueur10 m	Coupleurdroit devant / axial	à 8 pôles, M 12 x1 N° de commande FZ-KS.G08.10	à 12 pôles (M12x1) N° de commande FZ-KS.G12.10
