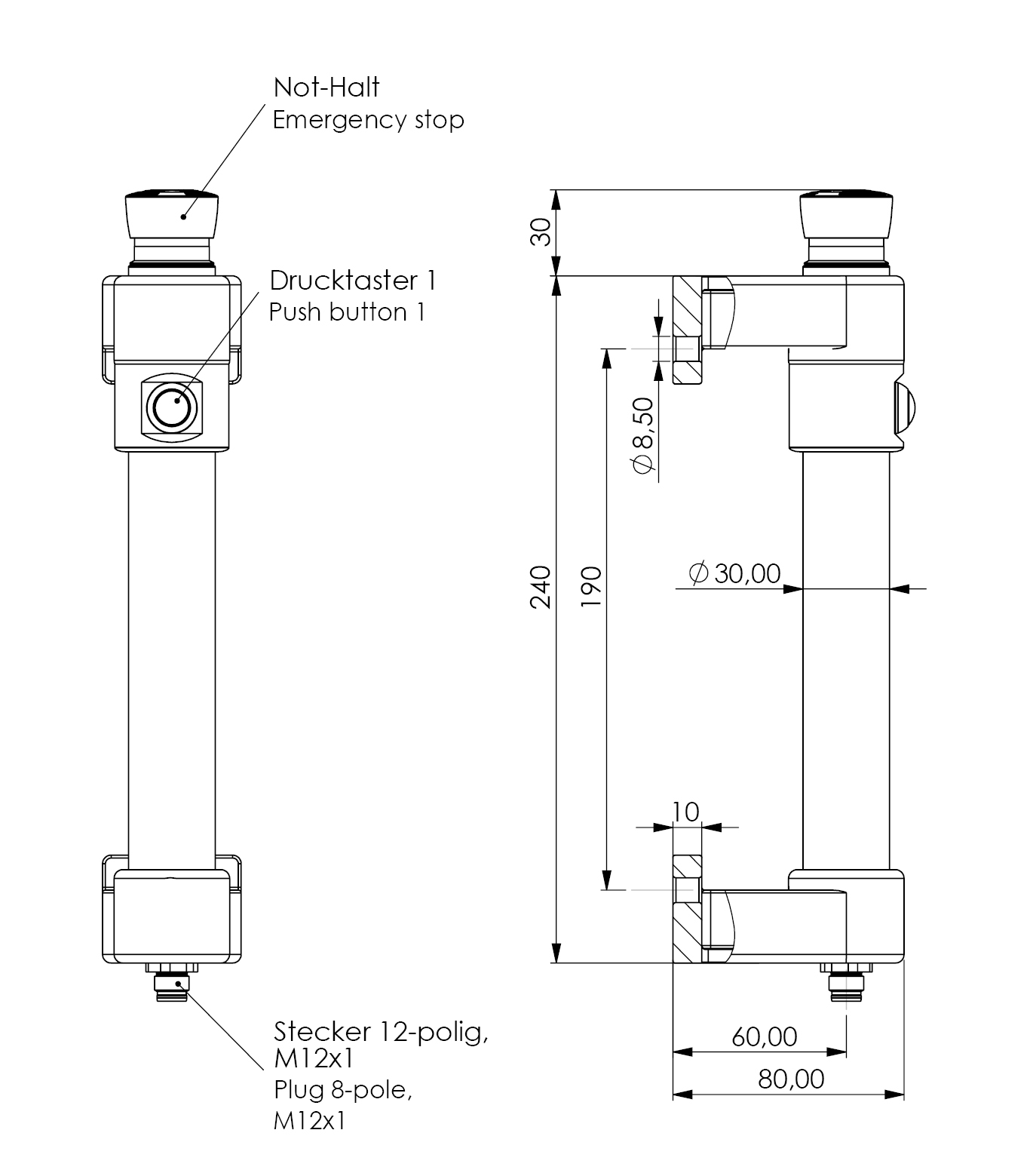

Funktionsgriffe FG16-LL01, FG16-LL04

Produktdetails
Weitere Ausführungen

Werkstoff und Oberfläche:

Griffschenkel aus Polyamid PA6. Steg aus durchsichtigem Kunststoff.

FG16-LL01:

LED Steg mit LED rot, gelb, blau und grün.Drucktaster (Wechsler).

FG16-LL04:

LED Steg mit LED rot, gelb, blau und grün. Mit Not-Halt (2 Öffner), Drucktaster (Wechsler).

Anschluss:

8-poliger bzw. 12-poliger Stecker montiert im Griffschenkel aus der unteren Rohrachse. Kupplung mit 10m fertig konfektionierter Leitung als Zubehör lieferbar.

Schutzart:

IP 54 bei aufgeschraubter Kupplung.

Hinweis:

Andere Farbausführungen auf Anfrage.

mehr anzeigen weniger anzeigen

Grifflängen kundenspezifisch
Tasterbelegung nach Kundenwunsch
Taster / LED Farben nach Kundenvorgabe
weitere Anschlussmöglichkeiten
Beschriftung möglich
weitere Farbausführungen

mehr anzeigen weniger anzeigen

Maßeinheit

Produkt Typ	Beschreibung	Bestell-Nr.

Produkt Typ	Beschreibung	Bestell-Nr.
Produkt Typ FG16-LL01	Beschreibung Gegengriff ohne Funktion	Bestell-Nr. FG16-LL01.190.84 3D+CAD
Produkt Typ FG16-LL04	Beschreibung 1 Drucktaster und 2 LEDs	Bestell-Nr. FG16-LL04.190.84 3D+CAD

		Griff-Zubehör
	Länge	Kupplung Ausführung	8-polig (M12 x 1) Bestell-Nr.	12-polig (M12 x 1) Bestell-Nr.

	Länge	Kupplung Ausführung	8-polig (M12 x 1) Bestell-Nr.	12-polig (M12 x 1) Bestell-Nr.
	Länge 10 m	Kupplung Ausführung abgewinkelt	8-polig (M12 x 1) Bestell-Nr. FZ-KS.W08.10	12-polig (M12 x 1) Bestell-Nr. FZ-KS.W12.10
	Länge 10 m	Kupplung Ausführung gerade / axial	8-polig (M12 x 1) Bestell-Nr. FZ-KS.G08.10	12-polig (M12 x 1) Bestell-Nr. FZ-KS.G12.10
