Funktionsgriffe FG9
Griffhebel mit Verriegelung für Maschinen und technische Anlagen.
Werkstoff und Oberfläche:
Aluminium AlMgSi 0,5; gleitgeschliffen, mattglänzend, naturfarben oder schwarz eloxiert.
Konstruktive Merkmale:
Mechanisches Einsteckschloss zur Verriegelung einschließlich Zylinderstift ø4x10 mm für Verdrehsicherung. Für Blechstärken bis 5 mm und Klemmbereiche bis max. 19,9 mm geeignet.
Ausführung FG9-30
|
Maßeinheit
|
|
|---|---|
|
Aluminium eloxiert glänzend naturfarben
Bestell-Nr. |
Aluminium eloxiert glänzend schwarz
Bestell-Nr. |
Ausführung FG9-30.00
|
Maßeinheit
|
|||
|---|---|---|---|
| Ausführung |
Hakenriegel links
Bestell-Nr. |
Hakenriegel rechts
Bestell-Nr. |

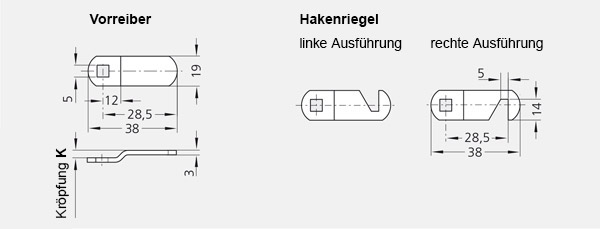

Vorreiber
Bestell-Nr. |
| Ausführung |
Hakenriegel links
Bestell-Nr. |
Hakenriegel rechts
Bestell-Nr. |
Vorreiber
Bestell-Nr. |
|---|---|---|---|
| Ausführung K 0,0 |
Hakenriegel links
Bestell-Nr. FG9-30.000.H |
Hakenriegel rechts
Bestell-Nr. — |
Vorreiber
Bestell-Nr. FG9-30.000.V |
| Ausführung K 3,2 |
Hakenriegel links
Bestell-Nr. FG9-30.003.HL |
Hakenriegel rechts
Bestell-Nr. FG9-30.003.HR |
Vorreiber
Bestell-Nr. FG9-30.003.V |
| Ausführung K 6,4 |
Hakenriegel links
Bestell-Nr. FG9-30.006.HL |
Hakenriegel rechts
Bestell-Nr. FG9-30.006.HR |
Vorreiber
Bestell-Nr. FG9-30.006.V |

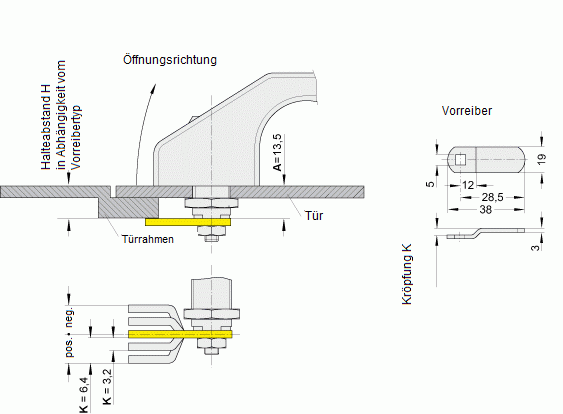

positiv: A = 13,5 | K = + 6,4 | H = 19,9
negativ: A = 13,5 | K = - 6,4 | H = 7,1
