Griffe ET
Die trompetenartige Ausformung des Griff-Fußes ermöglicht eine einfache und gründliche Reinigung, diese Grifftypen sind daher für den Hygienebereich besonders geeignet.
Werkstoff:
Einzelteile aus Rund-Edelstahl, Werkstoff-Nr. 1.4305.
Ausführung A:
Oberfläche, halbglänzend gleitgeschliffen.
Ausführung B:
Oberfläche gleitgeschliffen, gestrahlt und mattglänzend elektropoliert.
Lieferumfang:
Einschließlich Edelstahl-Sechskantschrauben DIN 933 und Edelstahl-Unterlegscheiben DIN 125, Werkstoff-Nr. 1.4301.
Grifftypen ET-10.E und ET-10.A:
Schrauben M5x10.
Grifftyp ET-15.E:
Schrauben M6x12.
Hinweis:
Andere Abmessungen auf Anfrage.
Tragkraft:
min. 1000 N.

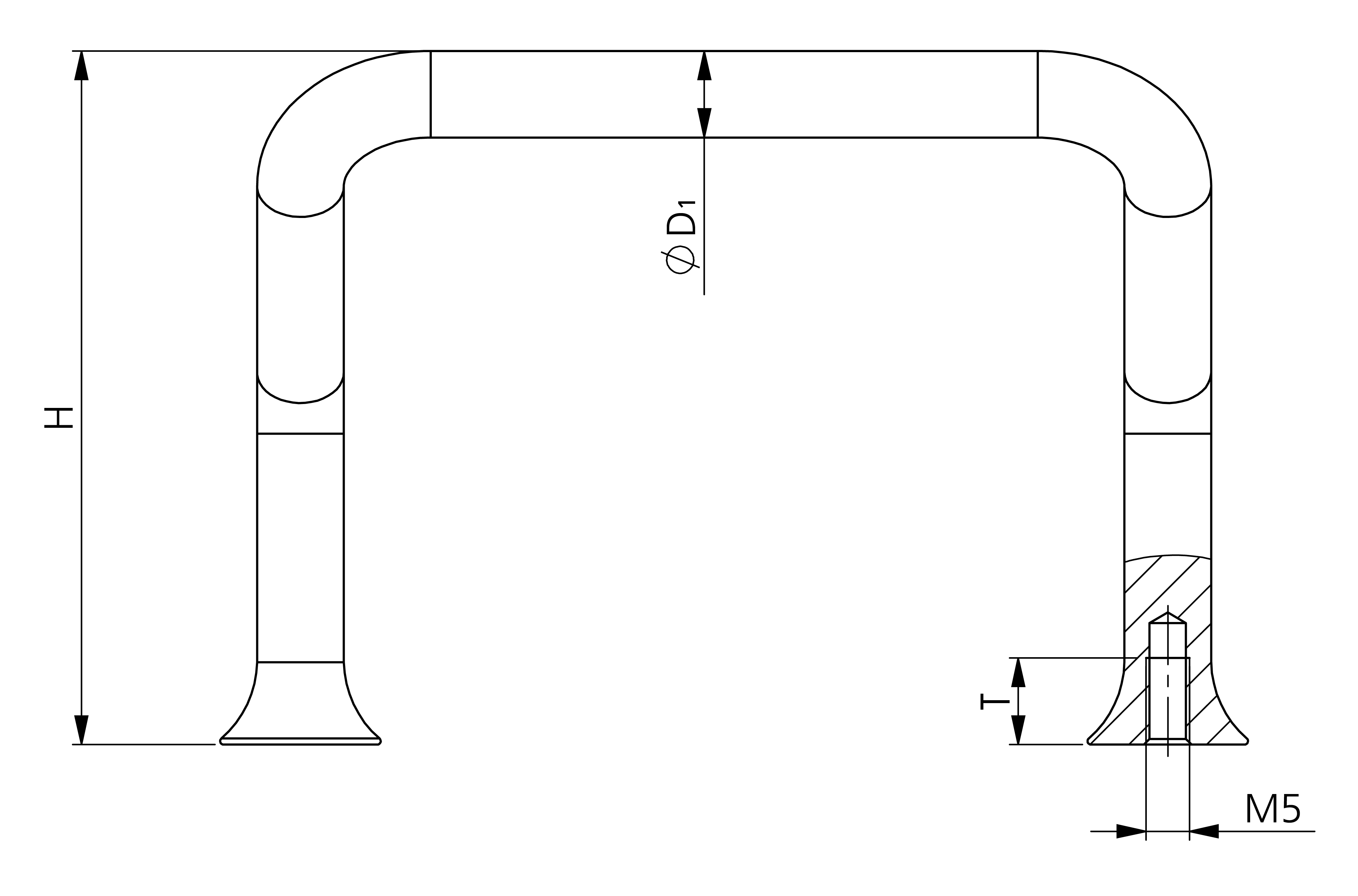

Ausführung ET-10, A
|
Maßeinheit
|
|||||||
|---|---|---|---|---|---|---|---|
| Typ | |||||||
| A |
Edelstahl gleitgeschliffen
Bestell-Nr. |
Edelstahl gestrahlt und elektropoliert
Bestell-Nr. |
M | T | D₁ | D₂ | H |
| A |
Edelstahl gleitgeschliffen
Bestell-Nr. |
Edelstahl gestrahlt und elektropoliert
Bestell-Nr. |
M | T | D₁ | D₂ | H |
|---|---|---|---|---|---|---|---|
| A 100 |
Edelstahl gleitgeschliffen
Bestell-Nr. ET-10.A100.31 3D+CAD |
Edelstahl gestrahlt und elektropoliert
Bestell-Nr. ET-10.A100.36 3D+CAD |
M 5 | T 10 | D₁ 10 | D₂ 20 | H 75 |
| A 120 |
Edelstahl gleitgeschliffen
Bestell-Nr. ET-10.A120.31 3D+CAD |
Edelstahl gestrahlt und elektropoliert
Bestell-Nr. ET-10.A120.36 3D+CAD |
M 5 | T 10 | D₁ 10 | D₂ 20 | H 75 |
Ausführung ET-10, E
|
Maßeinheit
|
|||||||
|---|---|---|---|---|---|---|---|
| Typ | |||||||
| A |
Edelstahl gleitgeschliffen
Bestell-Nr. |
Edelstahl gestrahlt und elektropoliert
Bestell-Nr. |
M | T | D₁ | D₂ | H |
| A |
Edelstahl gleitgeschliffen
Bestell-Nr. |
Edelstahl gestrahlt und elektropoliert
Bestell-Nr. |
M | T | D₁ | D₂ | H |
|---|---|---|---|---|---|---|---|
| A 100 |
Edelstahl gleitgeschliffen
Bestell-Nr. ET-10.E100.31 3D+CAD |
Edelstahl gestrahlt und elektropoliert
Bestell-Nr. ET-10.E100.36 3D+CAD |
M 5 | T 10 | D₁ 10 | D₂ 20 | H 45 |
| A 120 |
Edelstahl gleitgeschliffen
Bestell-Nr. ET-10.E120.31 3D+CAD |
Edelstahl gestrahlt und elektropoliert
Bestell-Nr. ET-10.E120.36 3D+CAD |
M 5 | T 10 | D₁ 10 | D₂ 20 | H 45 |
Ausführung ET-15, E
|
Maßeinheit
|
|||||||
|---|---|---|---|---|---|---|---|
| Typ | |||||||
| A |
Edelstahl gleitgeschliffen
Bestell-Nr. |
Edelstahl gestrahlt und elektropoliert
Bestell-Nr. |
M | T | D₁ | D₂ | H |
| A |
Edelstahl gleitgeschliffen
Bestell-Nr. |
Edelstahl gestrahlt und elektropoliert
Bestell-Nr. |
M | T | D₁ | D₂ | H |
|---|---|---|---|---|---|---|---|
| A 120 |
Edelstahl gleitgeschliffen
Bestell-Nr. ET-15.E120.31 3D+CAD |
Edelstahl gestrahlt und elektropoliert
Bestell-Nr. ET-15.E120.36 3D+CAD |
M 6 | T 12 | D₁ 15 | D₂ 30 | H 60 |
| A 140 |
Edelstahl gleitgeschliffen
Bestell-Nr. ET-15.E140.31 3D+CAD |
Edelstahl gestrahlt und elektropoliert
Bestell-Nr. ET-15.E140.36 3D+CAD |
M 6 | T 12 | D₁ 15 | D₂ 30 | H 60 |
| A 200 |
Edelstahl gleitgeschliffen
Bestell-Nr. ET-15.E200.31 3D+CAD |
Edelstahl gestrahlt und elektropoliert
Bestell-Nr. ET-15.E200.36 3D+CAD |
M 6 | T 12 | D₁ 15 | D₂ 30 | H 60 |
