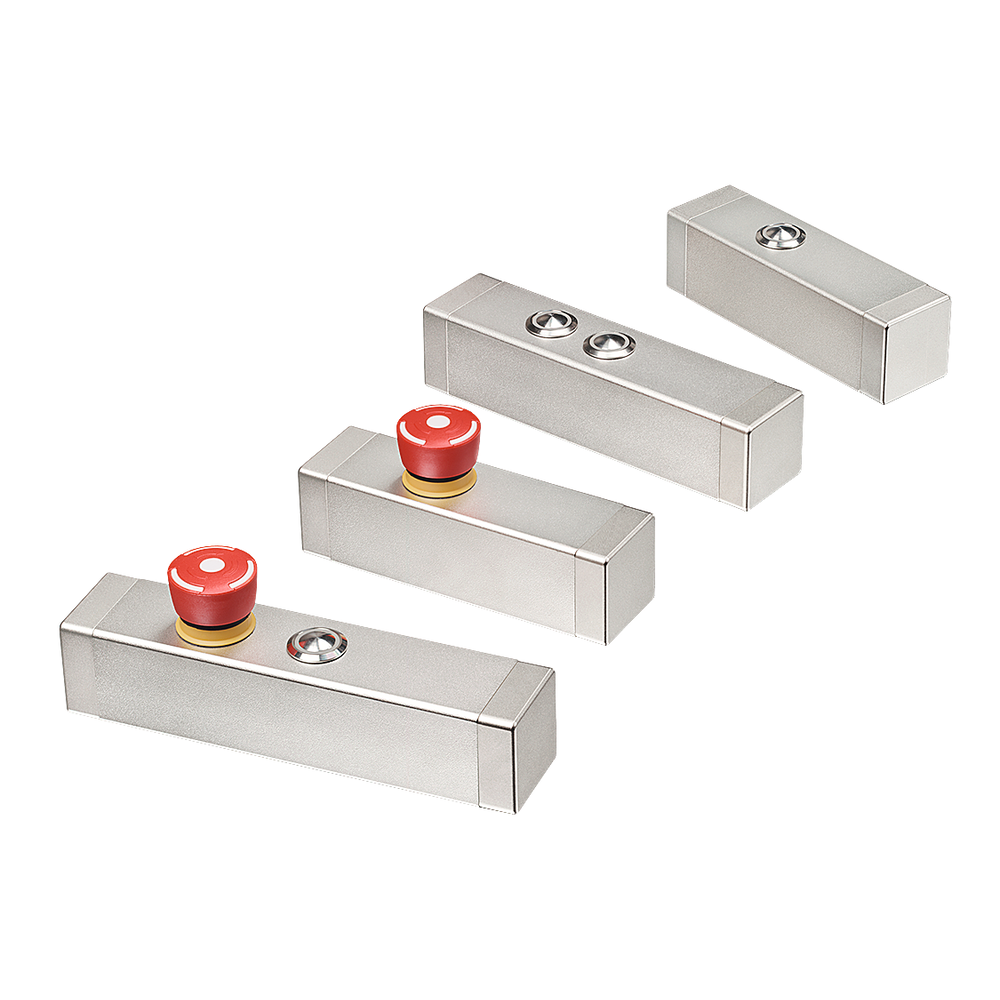

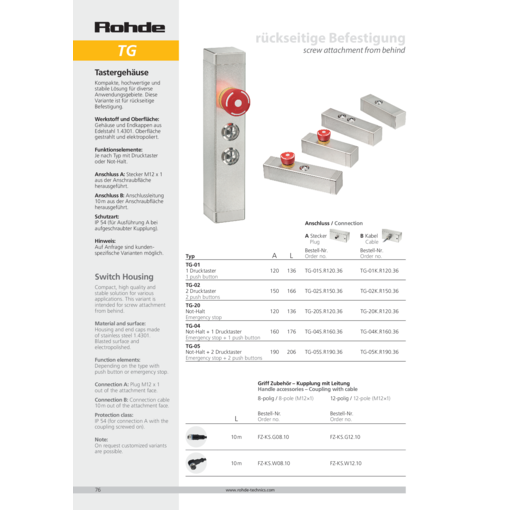

Plášť klávesnice TG-R

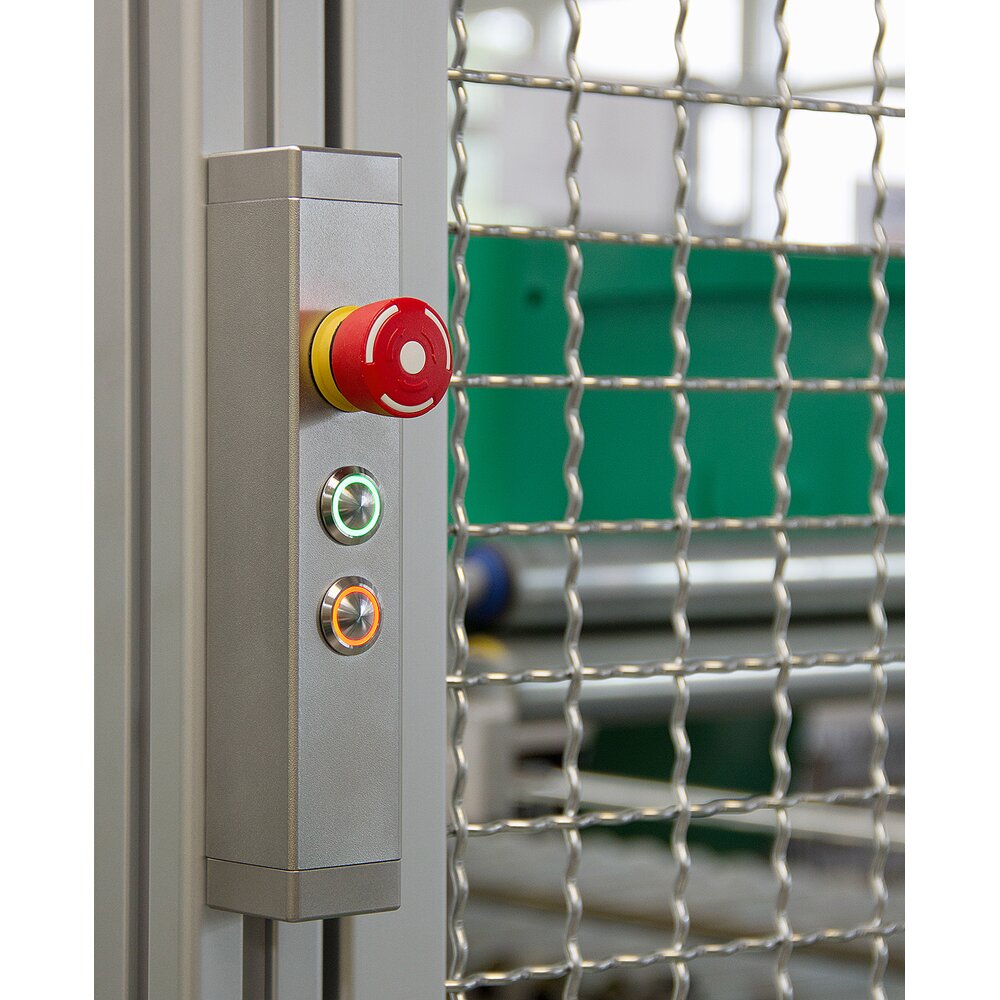

Kompaktní, kvalitní a stabilní řešení pro různé oblasti použití. Tato varianta je určena pro upevnění na zadní straně.
Materiál a povrch:
Kryt a koncové krytky z nerez oceli, č. materiálu 1.4301. Povrch otryskávaný a elektrolyticky leštěný
Funkční prvky:
V závislosti na typu s tlačítkem nebo nouzovým zastavením.
Připojení A:
Zástrčka M12 x 1, vyvedená z našroubovatelné plochy.
Připojení B:
Přípojné vedení 10 m, vyvedené z našroubovatelné plochy.
Stupeň krytí:
IP 54 (pro provedení A s našroubovanou spojkou).
Upozornění:

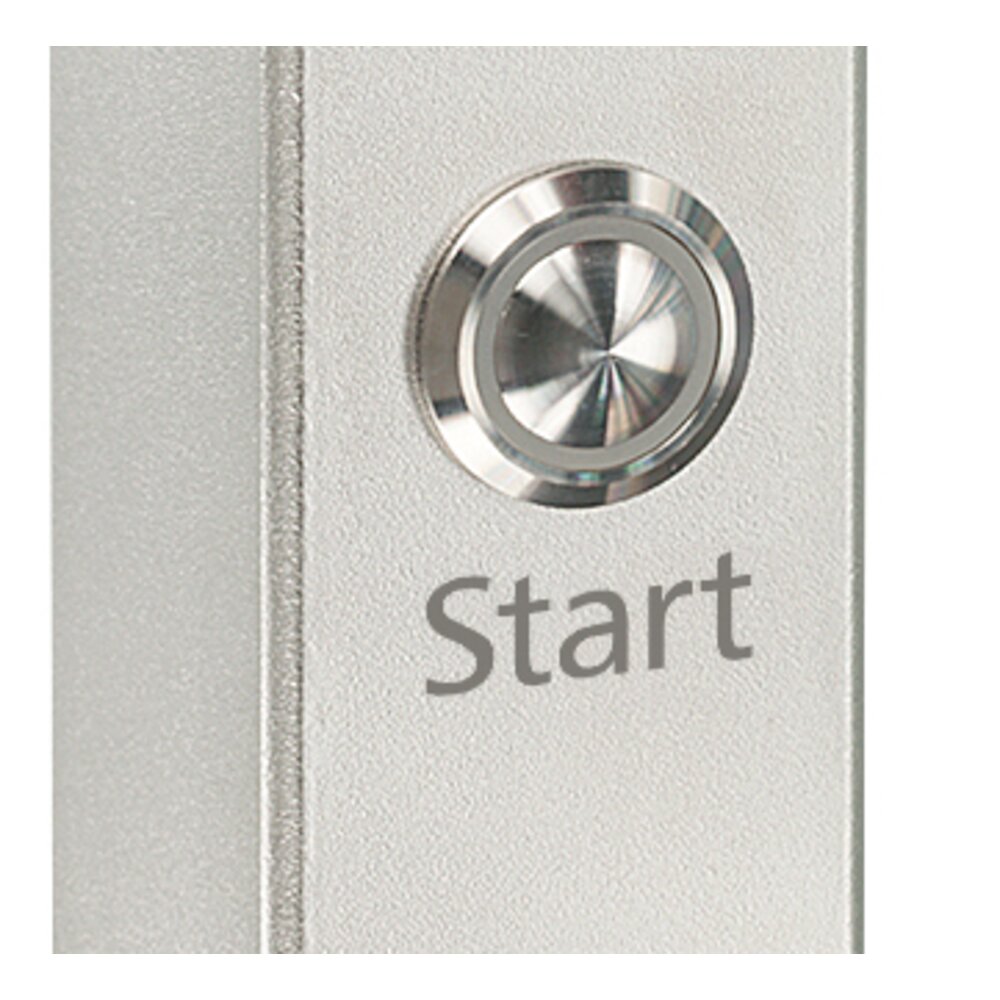

Na vyžádání jsou možné varianty se specifikací zákazníka.
|
měrná jednotka
|
|||||
|---|---|---|---|---|---|
| Připojení | |||||
| Typ produktu | Popis | A | L |
Kabel
Obj. č. |
Konektor
Obj. č. |
| Typ produktu | Popis | A | L |
Kabel
Obj. č. |
Konektor
Obj. č. |
|---|---|---|---|---|---|
| Typ produktu TG-01 | Popis 1 tlačítko | A 120 | L 136 |
Kabel
Obj. č. TG-01K.R120.36 3D+CAD |
Konektor
Obj. č. TG-01S.R120.36 3D+CAD |
| Typ produktu TG-02 | Popis 2 tlačítka | A 150 | L 166 |
Kabel
Obj. č. TG-02K.R150.36 3D+CAD |
Konektor
Obj. č. TG-02S.R150.36 3D+CAD |
| Typ produktu TG-04 | Popis 1 tlačítko a nouzové zastavení | A 160 | L 176 |
Kabel
Obj. č. TG-04K.R160.36 3D+CAD |
Konektor
Obj. č. TG-04S.R160.36 3D+CAD |
| Typ produktu TG-05 | Popis 2 tlačítka a nouzové zastavení | A 190 | L 206 |
Kabel
Obj. č. TG-05K.R190.36 3D+CAD |
Konektor
Obj. č. TG-05S.R190.36 3D+CAD |
| Typ produktu TG-20 | Popis 1 nouzové zastavení | A 120 | L 136 |
Kabel
Obj. č. TG-20K.R120.36 3D+CAD |
Konektor
Obj. č. TG-20S.R120.36 3D+CAD |
| Příslušenství | ||||
|---|---|---|---|---|
| Délka | Přípojka |
8 pólů (M12 x 1)
Obj. č. |
12 pólů (M12 x 1)
Obj. č. |
|
| Délka | Přípojka |
8 pólů (M12 x 1)
Obj. č. |
12 pólů (M12 x 1)
Obj. č. |
|
|---|---|---|---|---|
|
Délka 10 m | Přípojka úhlový |
8 pólů (M12 x 1)
Obj. č. FZ-KS.W08.10 |
12 pólů (M12 x 1)
Obj. č. FZ-KS.W12.10 |
|
Délka 10 m | Přípojka přímý / axiální |
8 pólů (M12 x 1)
Obj. č. FZ-KS.G08.10 |
12 pólů (M12 x 1)
Obj. č. FZ-KS.G12.10 |
